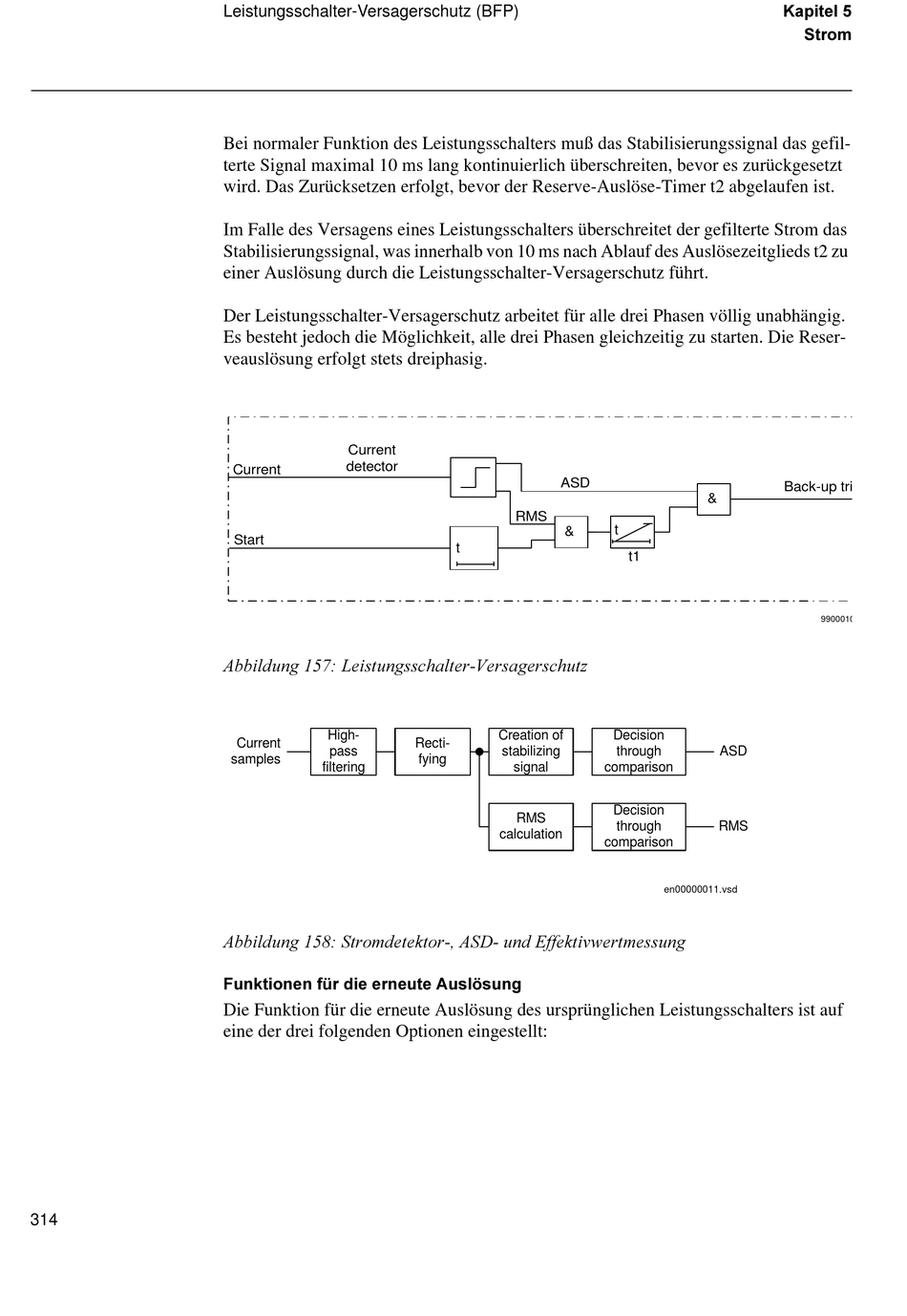

Leistungsschalter-Versagerschutz (BFP)
Bei normaler Funktion des Leistungsschalters muß das Stabilisierungssignal das gefil-
terte Signal maximal 10 ms lang kontinuierlich überschreiten, bevor es zurückgesetzt
wird. Das Zurücksetzen erfolgt, bevor der Reserve-Auslöse-Timer t2 abgelaufen ist.
Im Falle des Versagens eines Leistungsschalters überschreitet der gefilterte Strom das
Stabilisierungssignal, was innerhalb von 10 ms nach Ablauf des Auslösezeitglieds t2 zu
einer Auslösung durch die Leistungsschalter-Versagerschutz führt.
Der Leistungsschalter-Versagerschutz arbeitet für alle drei Phasen völlig unabhängig.
Es besteht jedoch die Möglichkeit, alle drei Phasen gleichzeitig zu starten. Die Reser-
veauslösung erfolgt stets dreiphasig.
Current
detector
Current
Start
$EELOGXQJ  /HLVWXQJVVFKDOWHU9HUVDJHUVFKXW]
High-
Current
pass
samples
filtering
$EELOGXQJ  6WURPGHWHNWRU $6' XQG (IIHNWLYZHUWPHVVXQJ
)XQNWLRQHQ IU GLH HUQHXWH $XVO|VXQJ
Die Funktion für die erneute Auslösung des ursprünglichen Leistungsschalters ist auf
eine der drei folgenden Optionen eingestellt:
ASD
RMS
&
t
t
Creation of
Recti-
stabilizing
fying
signal
RMS
calculation
&
t
t1
Decision
through ASD
comparison
Decision
through RMS
comparison
en00000011.vsd
.DSLWHO
6WURP
Back-up trip
