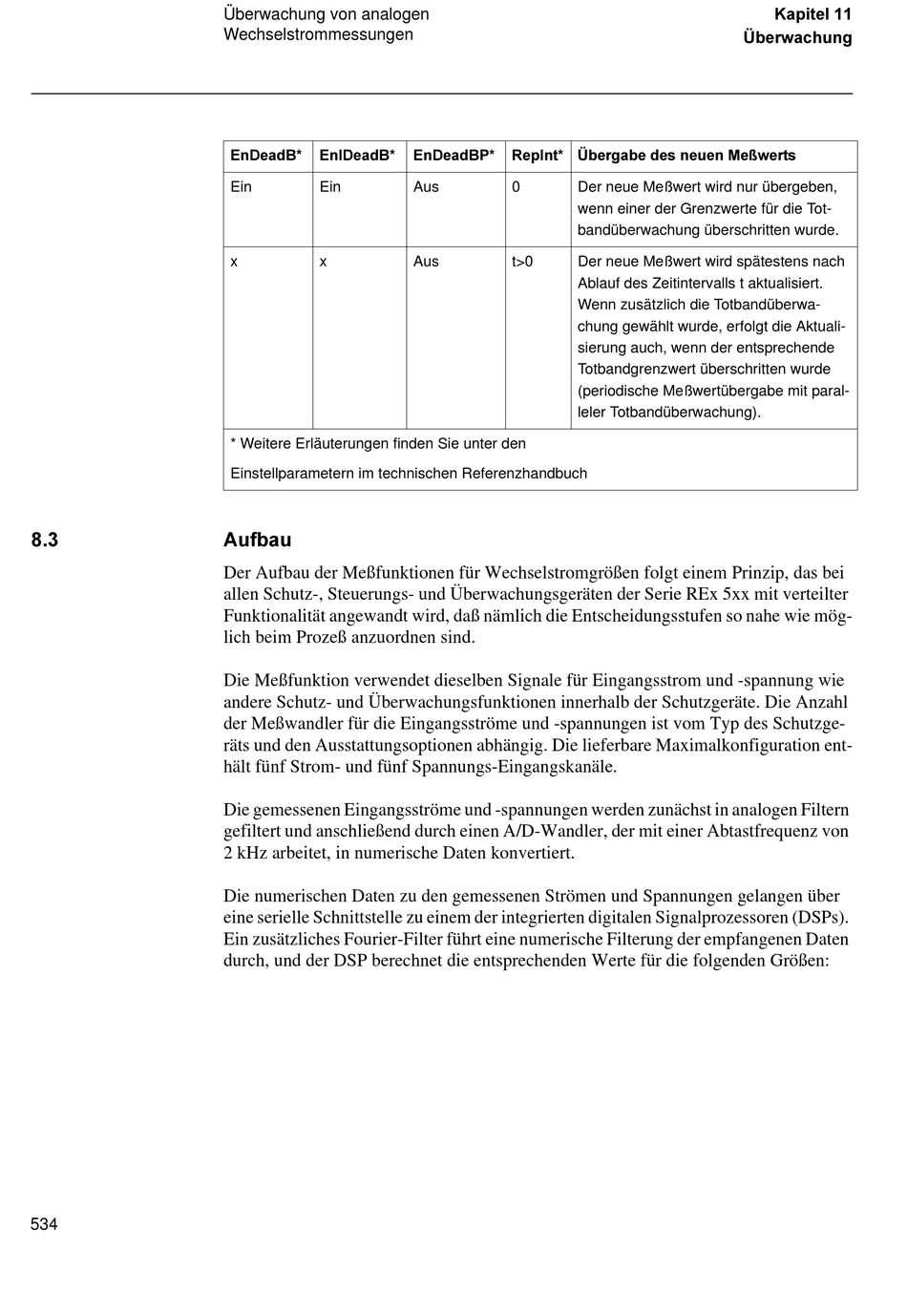

Überwachung von analogen
Wechselstrommessungen
(Q'HDG% (Q,'HDG%
Ein Ein
x x
* Weitere Erläuterungen finden Sie unter den
Einstellparametern im technischen Referenzhandbuch
$XIEDX
Der Aufbau der Meßfunktionen für Wechselstromgrößen folgt einem Prinzip, das bei
allen Schutz-, Steuerungs- und Überwachungsgeräten der Serie REx 5xx mit verteilter
Funktionalität angewandt wird, daß nämlich die Entscheidungsstufen so nahe wie mög-
lich beim Prozeß anzuordnen sind.
Die Meßfunktion verwendet dieselben Signale für Eingangsstrom und -spannung wie
andere Schutz- und Überwachungsfunktionen innerhalb der Schutzgeräte. Die Anzahl
der Meßwandler für die Eingangsströme und -spannungen ist vom Typ des Schutzge-
räts und den Ausstattungsoptionen abhängig. Die lieferbare Maximalkonfiguration ent-
hält fünf Strom- und fünf Spannungs-Eingangskanäle.
Die gemessenen Eingangsströme und -spannungen werden zunächst in analogen Filtern
gefiltert und anschließend durch einen A/D-Wandler, der mit einer Abtastfrequenz von
2 kHz arbeitet, in numerische Daten konvertiert.
Die numerischen Daten zu den gemessenen Strömen und Spannungen gelangen über
eine serielle Schnittstelle zu einem der integrierten digitalen Signalprozessoren (DSPs).
Ein zusätzliches Fourier-Filter führt eine numerische Filterung der empfangenen Daten
durch, und der DSP berechnet die entsprechenden Werte für die folgenden Größen:
(Q'HDG%3 5HS,QW hEHUJDEH GHV QHXHQ 0H‰ZHUWV
Aus 0 Der neue Meßwert wird nur übergeben,
wenn einer der Grenzwerte für die Tot-
bandüberwachung überschritten wurde.
Aus t>0 Der neue Meßwert wird spätestens nach
Ablauf des Zeitintervalls t aktualisiert.
Wenn zusätzlich die Totbandüberwa-
chung gewählt wurde, erfolgt die Aktuali-
sierung auch, wenn der entsprechende
Totbandgrenzwert überschritten wurde
(periodische Meßwertübergabe mit paral-
leler Totbandüberwachung).
