Zeitverzögerter Überstromschutz (TOC)
TOC - TIME DELAYED PHASE OVERCURRENT FUNCTION
TOC--BLKTR
TEST
TEST-ACTIVE
&
BlockTOC= Yes
>1
TOC--BLOCK
STIL1
STIL2
STIL3

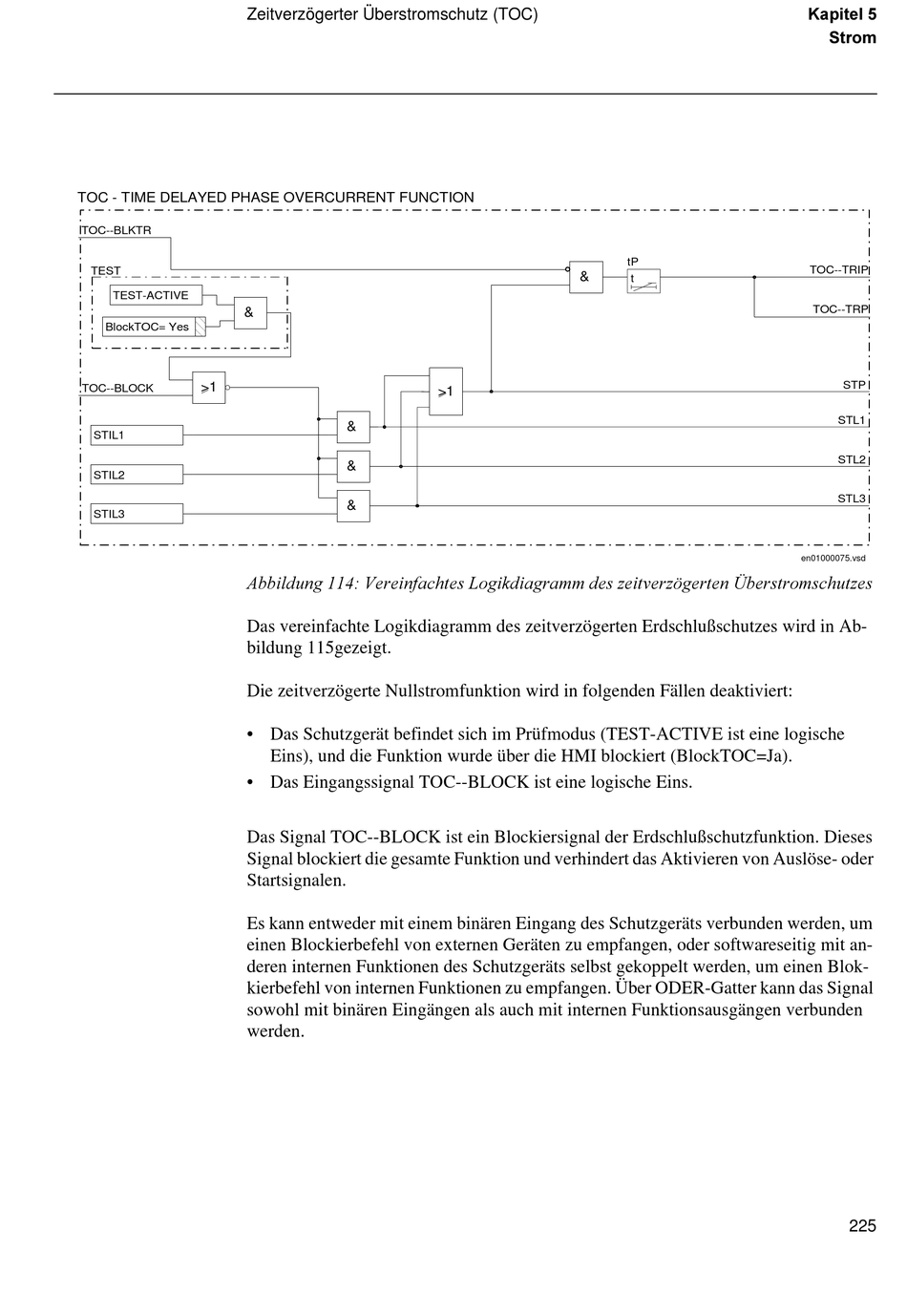

$EELOGXQJ  9HUHLQIDFKWHV /RJLNGLDJUDPP GHV ]HLWYHU]|JHUWHQ hEHUVWURPVFKXW]HV
Das vereinfachte Logikdiagramm des zeitverzögerten Erdschlußschutzes wird in Ab-
bildung 115gezeigt.
Die zeitverzögerte Nullstromfunktion wird in folgenden Fällen deaktiviert:
• Das Schutzgerät befindet sich im Prüfmodus (TEST-ACTIVE ist eine logische
• Das Eingangssignal TOC--BLOCK ist eine logische Eins.
Das Signal TOC--BLOCK ist ein Blockiersignal der Erdschlußschutzfunktion. Dieses
Signal blockiert die gesamte Funktion und verhindert das Aktivieren von Auslöse- oder
Startsignalen.
Es kann entweder mit einem binären Eingang des Schutzgeräts verbunden werden, um
einen Blockierbefehl von externen Geräten zu empfangen, oder softwareseitig mit an-
deren internen Funktionen des Schutzgeräts selbst gekoppelt werden, um einen Blok-
kierbefehl von internen Funktionen zu empfangen. Über ODER-Gatter kann das Signal
sowohl mit binären Eingängen als auch mit internen Funktionsausgängen verbunden
werden.
>1
&
&
&
Eins), und die Funktion wurde über die HMI blockiert (BlockTOC=Ja).
tP
&
t
.DSLWHO
6WURP
TOC--TRIP
TOC--TRP
STP
STL1
STL2
STL3
en01000075.vsd
225
