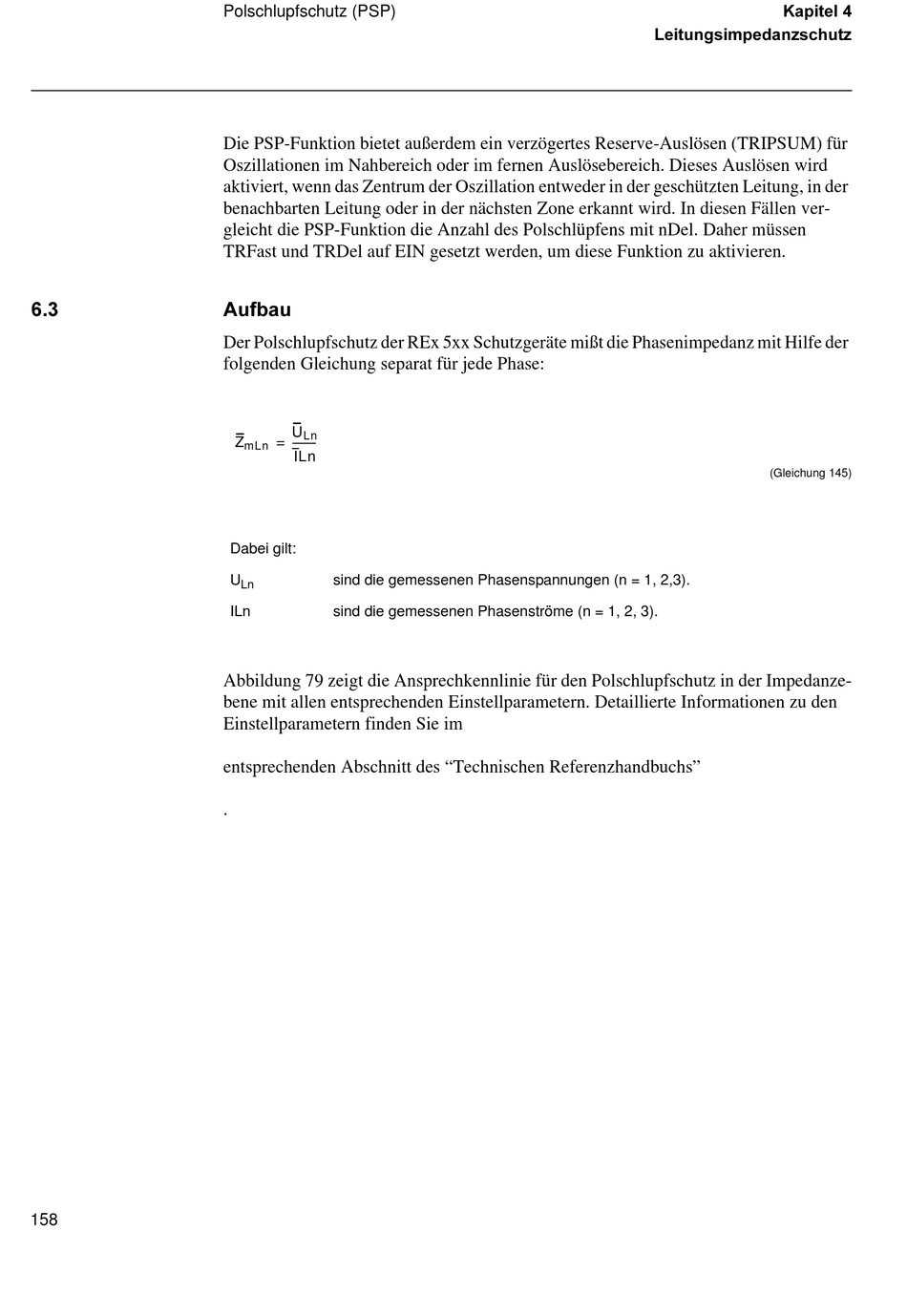

ABB REL 511 2.3 Serie Anwendungshandbuch Seite 168


158
Polschlupfschutz (PSP)
Die PSP-Funktion bietet außerdem ein verzögertes Reserve-Auslösen (TRIPSUM) für
Oszillationen im Nahbereich oder im fernen Auslösebereich. Dieses Auslösen wird
aktiviert, wenn das Zentrum der Oszillation entweder in der geschützten Leitung, in der
benachbarten Leitung oder in der nächsten Zone erkannt wird. In diesen Fällen ver-
gleicht die PSP-Funktion die Anzahl des Polschlüpfens mit nDel. Daher müssen
TRFast und TRDel auf EIN gesetzt werden, um diese Funktion zu aktivieren.
$XIEDX
Der Polschlupfschutz der REx 5xx Schutzgeräte mißt die Phasenimpedanz mit Hilfe der
folgenden Gleichung separat für jede Phase:
U
Ln
--------- -
Z =
mLn
ILn
Dabei gilt:
U sind die gemessenen Phasenspannungen (n = 1, 2,3).
Ln
ILn sind die gemessenen Phasenströme (n = 1, 2, 3).
Abbildung 79 zeigt die Ansprechkennlinie für den Polschlupfschutz in der Impedanze-
bene mit allen entsprechenden Einstellparametern. Detaillierte Informationen zu den
Einstellparametern finden Sie im
entsprechenden Abschnitt des "Technischen Referenzhandbuchs"
.
.DSLWHO
/HLWXQJVLPSHGDQ]VFKXW]
(Gleichung 145)
