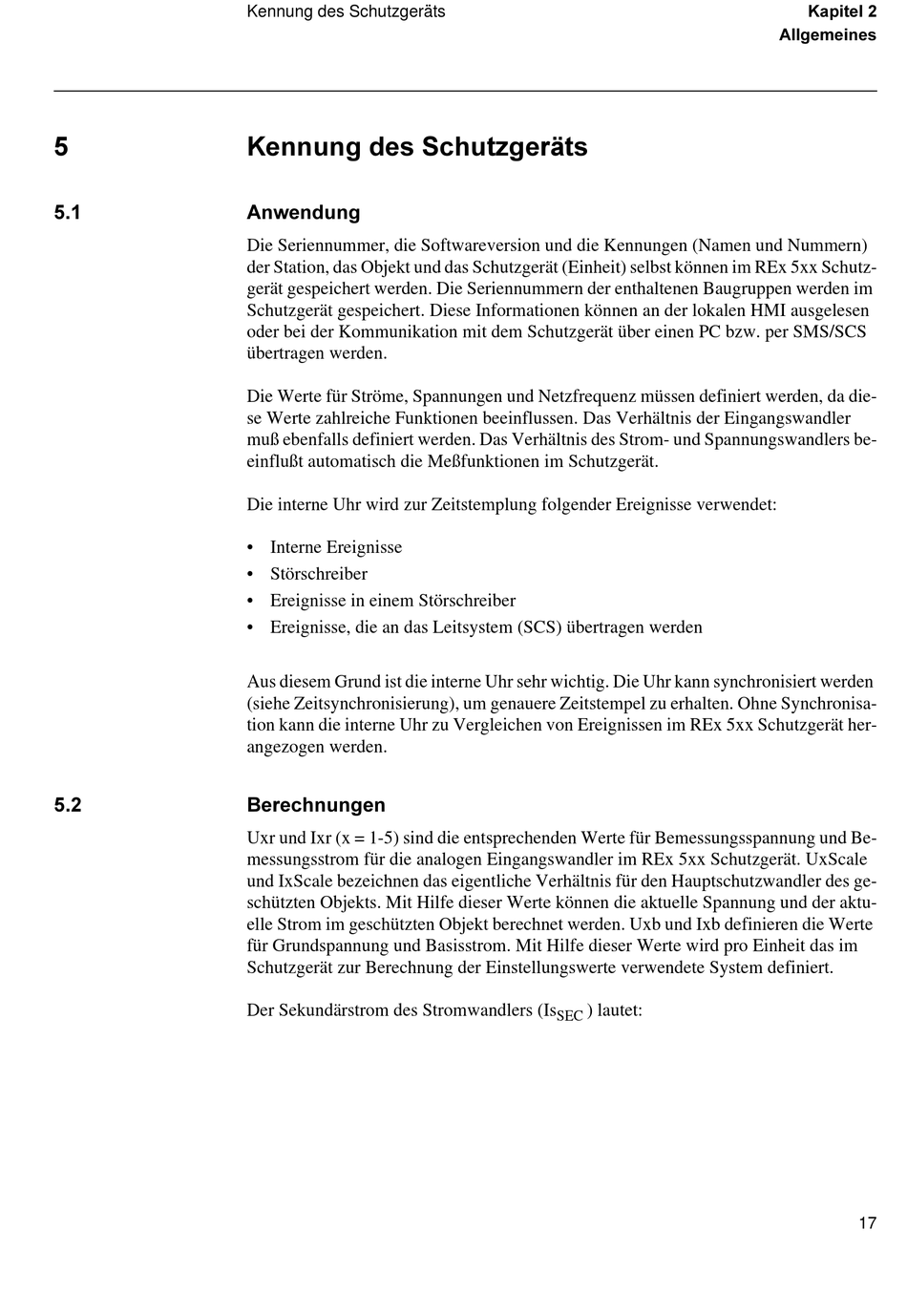

Kennung des Schutzgeräts
.HQQXQJ GHV 6FKXW]JHUlWV
$QZHQGXQJ
Die Seriennummer, die Softwareversion und die Kennungen (Namen und Nummern)
der Station, das Objekt und das Schutzgerät (Einheit) selbst können im REx 5xx Schutz-
gerät gespeichert werden. Die Seriennummern der enthaltenen Baugruppen werden im
Schutzgerät gespeichert. Diese Informationen können an der lokalen HMI ausgelesen
oder bei der Kommunikation mit dem Schutzgerät über einen PC bzw. per SMS/SCS
übertragen werden.
Die Werte für Ströme, Spannungen und Netzfrequenz müssen definiert werden, da die-
se Werte zahlreiche Funktionen beeinflussen. Das Verhältnis der Eingangswandler
muß ebenfalls definiert werden. Das Verhältnis des Strom- und Spannungswandlers be-
einflußt automatisch die Meßfunktionen im Schutzgerät.
Die interne Uhr wird zur Zeitstemplung folgender Ereignisse verwendet:
• Interne Ereignisse
• Störschreiber
• Ereignisse in einem Störschreiber
• Ereignisse, die an das Leitsystem (SCS) übertragen werden
Aus diesem Grund ist die interne Uhr sehr wichtig. Die Uhr kann synchronisiert werden
(siehe Zeitsynchronisierung), um genauere Zeitstempel zu erhalten. Ohne Synchronisa-
tion kann die interne Uhr zu Vergleichen von Ereignissen im REx 5xx Schutzgerät her-
angezogen werden.
%HUHFKQXQJHQ
Uxr und Ixr (x = 1-5) sind die entsprechenden Werte für Bemessungsspannung und Be-
messungsstrom für die analogen Eingangswandler im REx 5xx Schutzgerät. UxScale
und IxScale bezeichnen das eigentliche Verhältnis für den Hauptschutzwandler des ge-
schützten Objekts. Mit Hilfe dieser Werte können die aktuelle Spannung und der aktu-
elle Strom im geschützten Objekt berechnet werden. Uxb und Ixb definieren die Werte
für Grundspannung und Basisstrom. Mit Hilfe dieser Werte wird pro Einheit das im
Schutzgerät zur Berechnung der Einstellungswerte verwendete System definiert.
Der Sekundärstrom des Stromwandlers (Is ) lautet:
SEC
