Stromumkehrung und Logik für schwache
Speisung für Distanzschutz (ZCAL)
/RJLN IU VFKZDFKH (LQVSHLVXQJ :HDN (QG ,QIHHG :(,
Die zulässigen Kommunikationsverfahren können nur dann betrieben werden, wenn
der Schutz am fernen Einspeisungsende den Fehler erkennen kann. Zur Erkennung ist
ein ausreichender minimaler Fehlerstrom erforderlich. Dieser beträgt in der Regel > 20
% von I . Der Fehlerstrom kann zu gering sein, wenn ein Leistungsschalter offen ist
r
oder wenn die Kurzschlußleistung der Quelle zu gering ist. Als Abhilfemaßnahme für
diese Fälle wird eine Echologik für schwache Einspeisung (WEI) eingesetzt.
Der Fehlerstrom kann außerdem anfänglich aufgrund der Fehlerstromverteilung zu ge-
ring sein. In diesem Fall steigt der Fehlerstrom an, wenn der Leistungsschalter im
Schutzgerät mit starker Einspeisung öffnet. Auf diese Weise wird eine Folgeauslösung
erreicht. Hierzu ist die Erkennung des Fehlers durch eine unabhängige Auslösezone 1
erforderlich. Um die beschriebene Folgeauslösung zu vermeiden (und wenn Zone 1
nicht verfügbar ist), wird die Auslöselogik für schwache Einspeisung verwendet.
)XQNWLRQVZHLVH
6WURPXPNHKUXQJ XQG /RJLN IU VFKZDFKH 6SHLVXQJ IU 'LVWDQ]VFKXW]

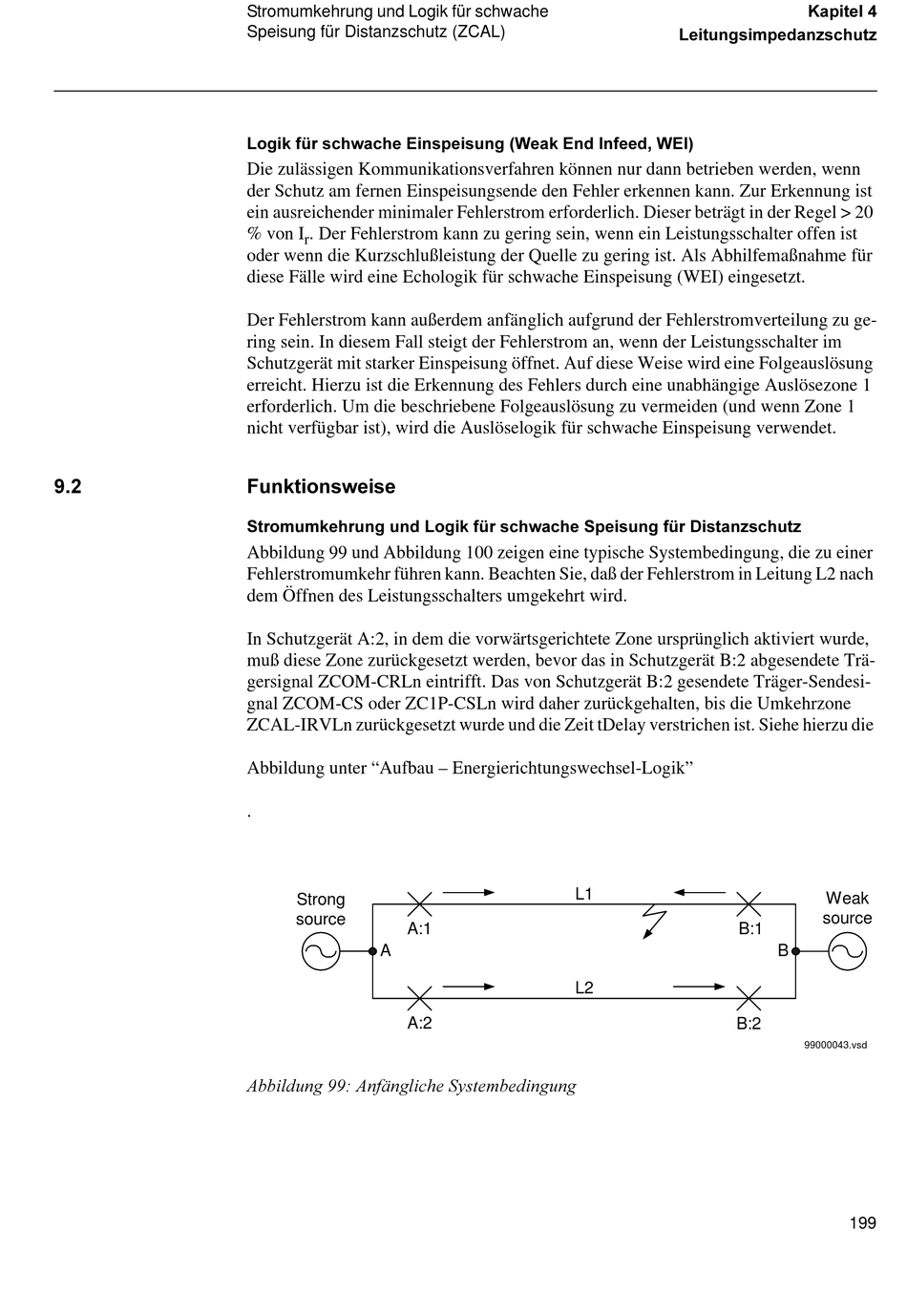

Abbildung 99 und Abbildung 100 zeigen eine typische Systembedingung, die zu einer
Fehlerstromumkehr führen kann. Beachten Sie, daß der Fehlerstrom in Leitung L2 nach
dem Öffnen des Leistungsschalters umgekehrt wird.
In Schutzgerät A:2, in dem die vorwärtsgerichtete Zone ursprünglich aktiviert wurde,
muß diese Zone zurückgesetzt werden, bevor das in Schutzgerät B:2 abgesendete Trä-
gersignal ZCOM-CRLn eintrifft. Das von Schutzgerät B:2 gesendete Träger-Sendesi-
gnal ZCOM-CS oder ZC1P-CSLn wird daher zurückgehalten, bis die Umkehrzone
ZCAL-IRVLn zurückgesetzt wurde und die Zeit tDelay verstrichen ist. Siehe hierzu die
Abbildung unter "Aufbau – Energierichtungswechsel-Logik"
.
Strong
source
A:1
A
A:2
$EELOGXQJ $QIlQJOLFKH 6\VWHPEHGLQJXQJ
/HLWXQJVLPSHGDQ]VFKXW]
L1
B:1
L2
B:2
.DSLWHO
Weak
source
B
99000043.vsd
