Spannungswandlerüberwachung (TCT)
%HVFKUHLEXQJ GHV %HWULHEV
$OJRULWKPXV

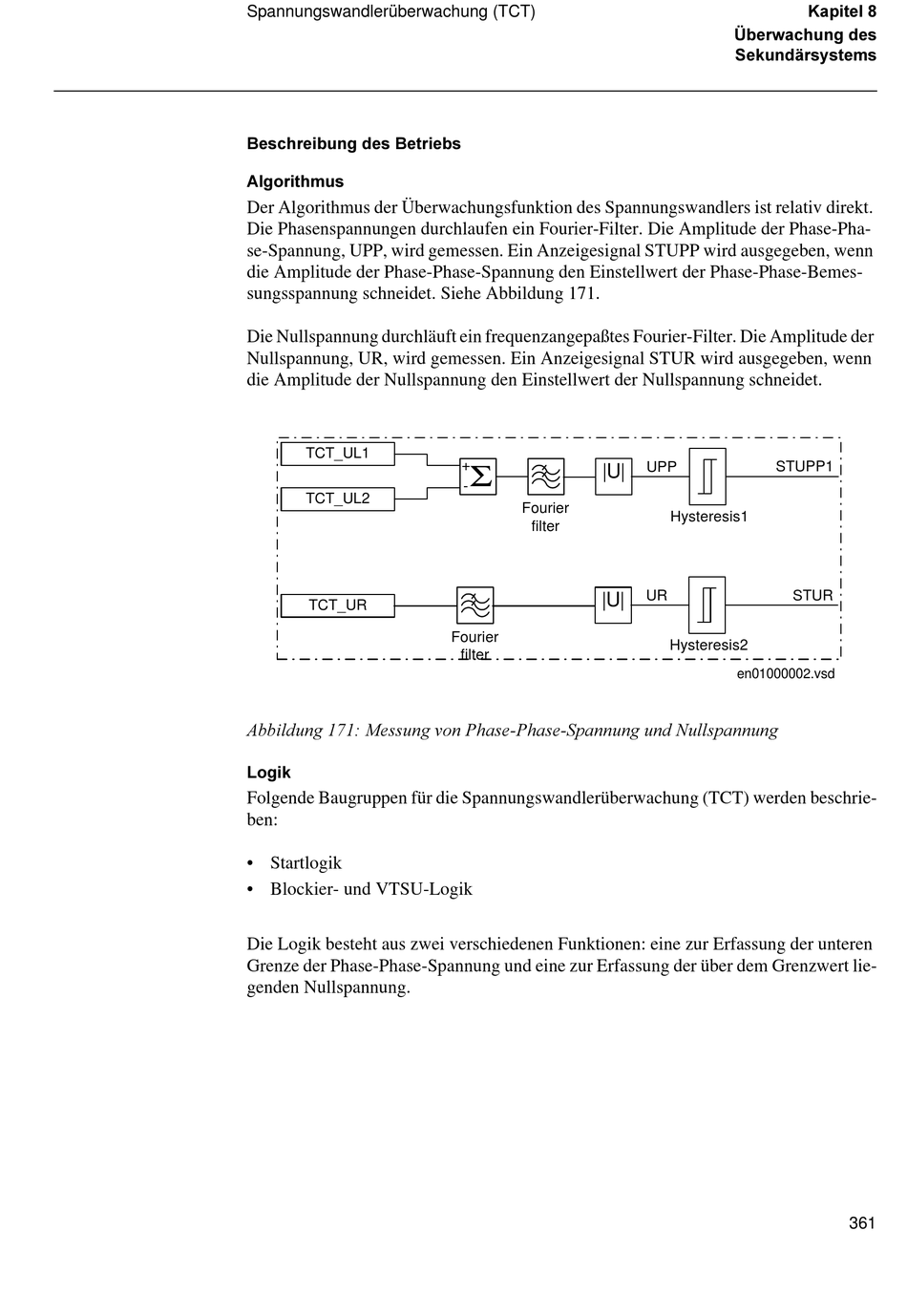

Der Algorithmus der Überwachungsfunktion des Spannungswandlers ist relativ direkt.
Die Phasenspannungen durchlaufen ein Fourier-Filter. Die Amplitude der Phase-Pha-
se-Spannung, UPP, wird gemessen. Ein Anzeigesignal STUPP wird ausgegeben, wenn
die Amplitude der Phase-Phase-Spannung den Einstellwert der Phase-Phase-Bemes-
sungsspannung schneidet. Siehe Abbildung 171.
Die Nullspannung durchläuft ein frequenzangepaßtes Fourier-Filter. Die Amplitude der
Nullspannung, UR, wird gemessen. Ein Anzeigesignal STUR wird ausgegeben, wenn
die Amplitude der Nullspannung den Einstellwert der Nullspannung schneidet.
TCT_UL1
TCT_UL2
TCT_UR
$EELOGXQJ  0HVVXQJ YRQ 3KDVH3KDVH6SDQQXQJ XQG 1XOOVSDQQXQJ
/RJLN
Folgende Baugruppen für die Spannungswandlerüberwachung (TCT) werden beschrie-
ben:
• Startlogik
• Blockier- und VTSU-Logik
Die Logik besteht aus zwei verschiedenen Funktionen: eine zur Erfassung der unteren
Grenze der Phase-Phase-Spannung und eine zur Erfassung der über dem Grenzwert lie-
genden Nullspannung.
Σ
+
U
-
Fourier
filter
U
Fourier
filter
.DSLWHO
hEHUZDFKXQJ GHV
6HNXQGlUV\VWHPV
UPP STUPP1
Hysteresis1
STUR
UR
Hysteresis2
en01000002.vsd
361
