Synchronvergleich (SYN)
)XQNWLRQVZHLVH
(LQ]HOQHU /HLVWXQJVVFKDOWHU
Connectable inputs
General Block
From fuse failure
detection, line side
(external or internal)
From fuse failure
detection bus side

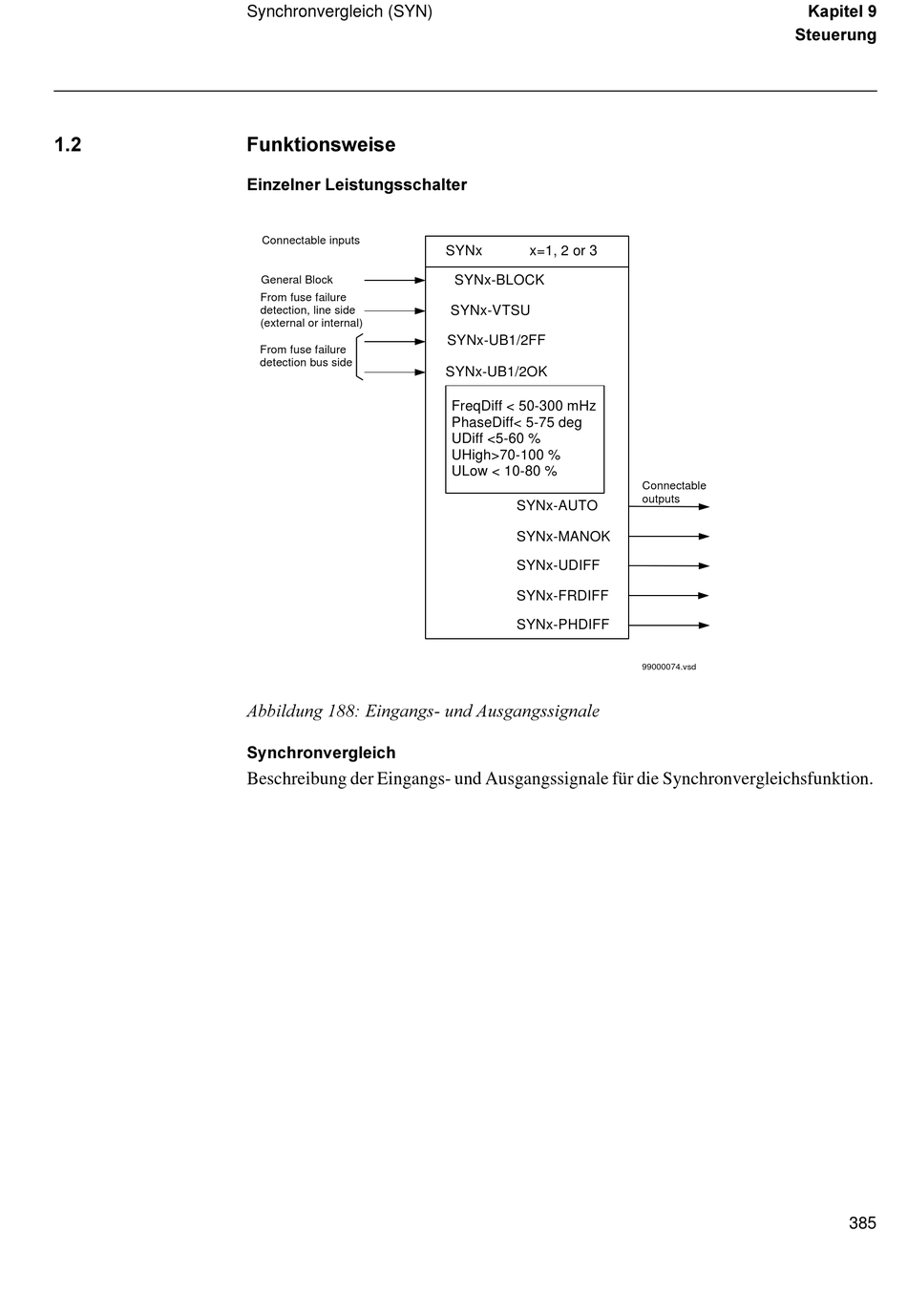

$EELOGXQJ  (LQJDQJV XQG $XVJDQJVVLJQDOH
6\QFKURQYHUJOHLFK
Beschreibung der Eingangs- und Ausgangssignale für die Synchronvergleichsfunktion.
SYNx x=1, 2 or 3
SYNx-BLOCK
SYNx-VTSU
SYNx-UB1/2FF
SYNx-UB1/2OK
FreqDiff < 50-300 mHz
PhaseDiff< 5-75 deg
UDiff <5-60 %
UHigh>70-100 %
ULow < 10-80 %
SYNx-AUTO
SYNx-MANOK
SYNx-UDIFF
SYNx-FRDIFF
SYNx-PHDIFF
.DSLWHO
6WHXHUXQJ
Connectable
outputs
99000074.vsd
385
