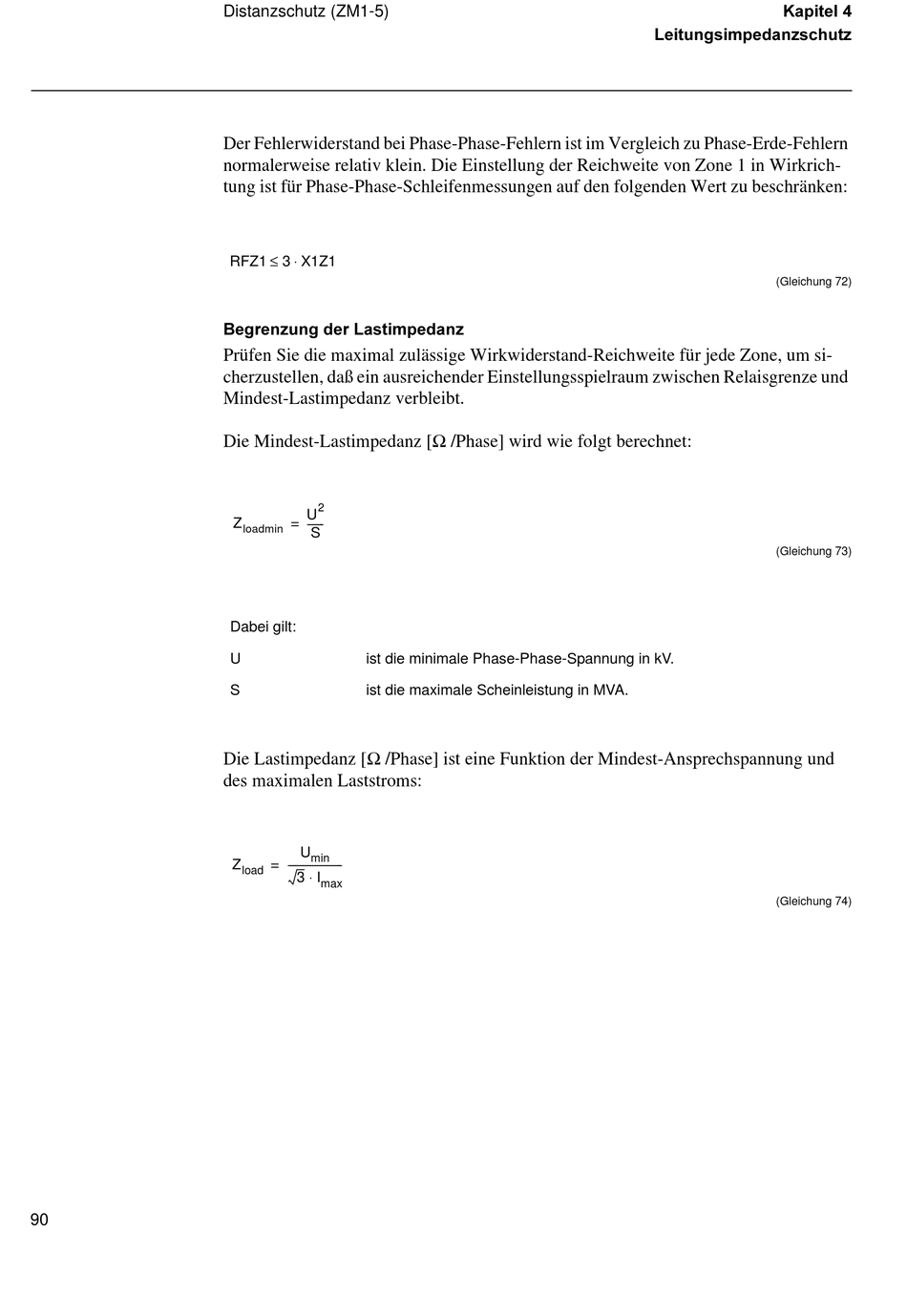

ABB REL 511 2.3 Serie Anwendungshandbuch Seite 100

90
Distanzschutz (ZM1-5)
Der Fehlerwiderstand bei Phase-Phase-Fehlern ist im Vergleich zu Phase-Erde-Fehlern
normalerweise relativ klein. Die Einstellung der Reichweite von Zone 1 in Wirkrich-
tung ist für Phase-Phase-Schleifenmessungen auf den folgenden Wert zu beschränken:
≤ ⋅
RFZ1 3 X1Z1
%HJUHQ]XQJ GHU /DVWLPSHGDQ]
Prüfen Sie die maximal zulässige Wirkwiderstand-Reichweite für jede Zone, um si-
cherzustellen, daß ein ausreichender Einstellungsspielraum zwischen Relaisgrenze und
Mindest-Lastimpedanz verbleibt.
Die Mindest-Lastimpedanz [ Ω /Phase] wird wie folgt berechnet:
2
U
Z
= ------ -
loadmin
S
Dabei gilt:
U ist die minimale Phase-Phase-Spannung in kV.
S ist die maximale Scheinleistung in MVA.
Die Lastimpedanz [ Ω /Phase] ist eine Funktion der Mindest-Ansprechspannung und
des maximalen Laststroms:
U
min
--------------------- -
Z =
load
⋅
3 I
max
.DSLWHO
/HLWXQJVLPSHGDQ]VFKXW]
(Gleichung 72)
(Gleichung 73)
(Gleichung 74)
