LED-Anzeigefunktion (HL, HLED)

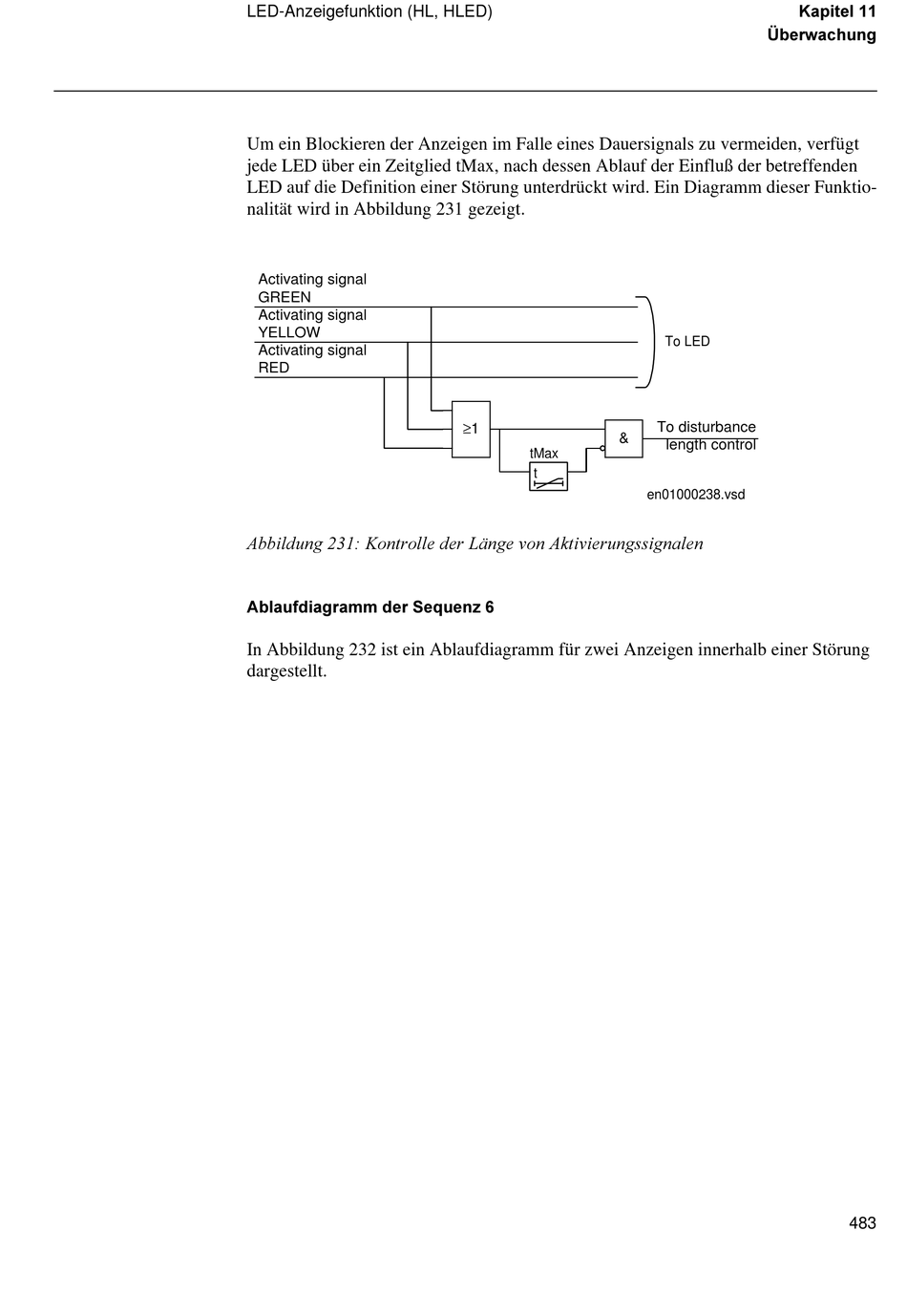

Um ein Blockieren der Anzeigen im Falle eines Dauersignals zu vermeiden, verfügt
jede LED über ein Zeitglied tMax, nach dessen Ablauf der Einfluß der betreffenden
LED auf die Definition einer Störung unterdrückt wird. Ein Diagramm dieser Funktio-
nalität wird in Abbildung 231 gezeigt.
Activating signal
GREEN
Activating signal
YELLOW
Activating signal
RED
$EELOGXQJ  .RQWUROOH GHU /lQJH YRQ $NWLYLHUXQJVVLJQDOHQ
$EODXIGLDJUDPP GHU 6HTXHQ]
In Abbildung 232 ist ein Ablaufdiagramm für zwei Anzeigen innerhalb einer Störung
dargestellt.
≥1
&
tMax
t
.DSLWHO
hEHUZDFKXQJ
To LED
To disturbance
length control
en01000238.vsd
