Wird der Multiples-Parameter erhöht, so erreichen auch
die Spitzen des "umgeklappten" Signals die Faltungspe-
gel und das Signal wird ein weiteres Mal gefaltet - wie
bei den Bildern für Stufe 2 und 3 in Abb. 2 zu sehen.
Insgesamt sind 4 Faltungsstufen vorhanden, so dass bis
zu 8 Faltungen (je 4 am oberen und unteren Begren-
zungspegel) möglich sind. Die maximale Wellenform-
Vervielfachung beträgt somit 9 (8+1).
Der Parameter Harmonics fügt an den Umklapp-Stellen
des gefalteten Signals kleine sog. Überschwinger hinzu.
Das klangliche Resultat ist vergleichbar mit der Reso-
nanzfunktion bei Filtern.

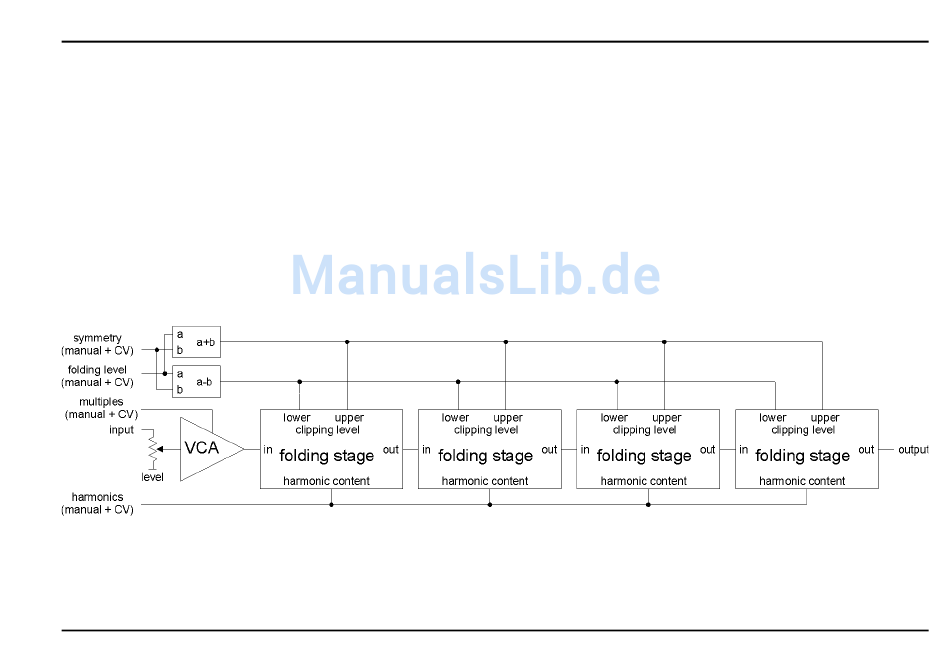

Abb. 3: Blockschaltbild A-137
System A - 100
Abb. 3 zeigt das gesamte Blockschaltbild des A-137. Für
jeden der 4 Parameter Multiples, Folding Level, Symme-
try und Harmonics ist eine manueller Regler und ein
Steuerspannungseingang mit Abschwächer verfügbar.
Die externe Steuerung eines jeden Parameters kann mit
den üblichen Steuerspannungsquellen (LFO, ADSR,
Random, MIDI-to-CV, Theremin, Ribbon-Controller, Joy-
Stick, Fußregler usw.) erfolgen, wobei auch die gleich-
zeitige Steuerung verschiedener Parameter mit unter-
schiedlichen Steuerspannungen möglich ist (z.B. Multi-
ples mit ADSR und Harmonics mit LFO).
