DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 360

A-111
High-End-VCO
2. VCO 2 - Übersicht
A-111
HIGH END VOLTAGE CONTR. OSCILLATOR
CV 1
-3
+4
CV 2
0
Lin. FM
0
H-Sync
S-Sync Pulse
2
System A - 100
VCO 2
Tune
Octave
0
10
0
CV 2 Fine
10 10
0
Lin. FM PW
10 0 10
PCV
PCV
0 10
Saw Triangle Sine
➓

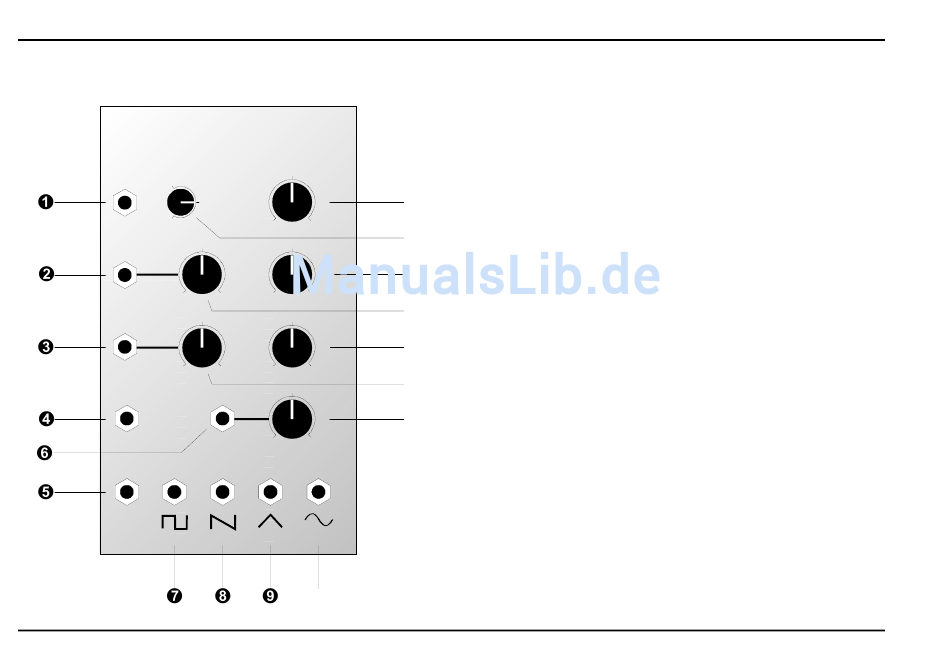

Bedienkomponenten:
1 Range :
2 Tune :
3 Fine :
4 CV 2 :
➁
5 PW :
➀
6 PCV :
➂
7 Lin. FM :
➃
➄
Ein- / Ausgänge:
➆
! CV 1 :
➅
" CV 2 :
§ Lin. FM :
$ H-Sync :
% S-Sync :
& PCV :
/, (, ), = :
doepfer
7-stufiger Wahlschalter für Oktavlage
Regler zur Grobstimmung
Regler zur Feinstimmung
Abschwächer für 2. Tonhöhen-CV an
Eingang CV 2 "
Regler für Pulsweite
Abschwächer für Pulsweiten-CV an
Eingang PCV &
Abschwächer für Steuerspannung zur
linearen FM an Eingang §
Eingang für Tonhöhen-CV (1 V/Okt.)
dto., Pegel jedoch regelbar mit 4
CV-Eingang für lineare FM
Eingang für Hard-Synchronisation
Eingang für Soft-Synchronisation
Eingang für Pulsweiten-CV
VCO-Ausgänge
