A-124
VCF 5
2. VCF 5 - Übersicht
A-124
Audio In
CV 1
CV 2
BP Out
LP/HP Out
2
System A - 100
VCF 5
WASP FILTER
➀
Lev.
10
0
➁
Frq.
0 10
➂
CV 2
10
0
➃
Res.
10
0
➄
Mix
LP HP

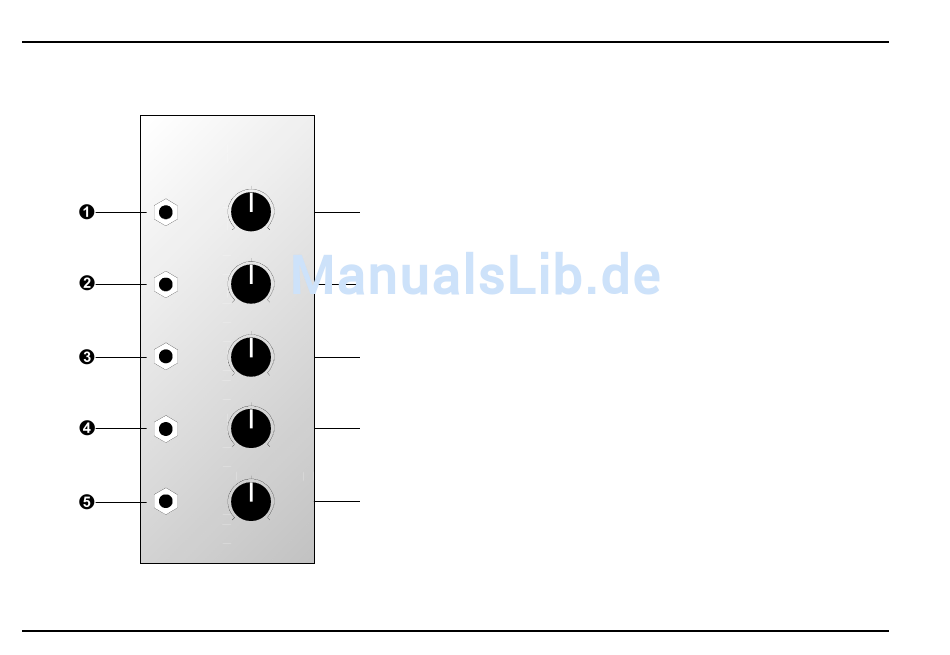

Bedienkomponenten:
1 Audio Level : Abschwächer für Eingangssignal
2 Frq. : Regler für Filterfrequenz
3 CV 2 : Abschwächer für Steuerspannung
am Eingang §
4 Res. : Regler für Filterresonanz
5 Mix : Regler für Mischungsverhältnis von
Tief- und Hochpaß an Ausgang %
Ein- / Ausgänge:
! Audio In : Filtereingang
" CV 1 : CV-Eingang für Filterfrequenz
§ CV 2 : dto., Pegel regelbar mit 3
$ BP Out : Ausgang des Bandpaß-Filters
% LP/HP Out : Mischausgang für Hochpaß- und
Tiefpaß-Filter
