DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 931

A-147
VCLFO
~ +5 V
~ -5 V
~ +5 V
~ -5 V
~ +5 V
~ -5 V
~ +7 V
0 V
Gate
Reset

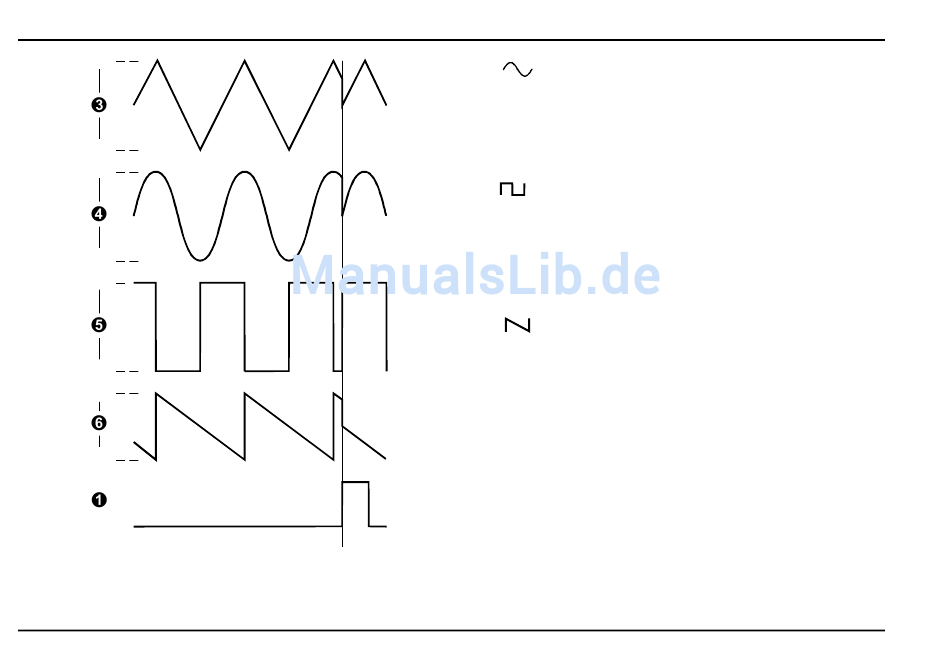

Abb. 1: synchrones Einstarten der Wellenformen
4
System A - 100
$
Dieser Ausgang liefert Ihnen eine Sinuswelle, deren
Frequenz durch die LED 3 angezeigt wird (Amplitude
ca. ± 5 V).
%
An diesem Ausgang steht Ihnen eine symmetrische
Rechteckwelle zur Verfügung (Amplitude ca. ± 5 V);
ihre Frequenz wird durch die LED 4 angezeigt.
&
Dieser Ausgang liefert Ihnen eine fallende Sägezahn-
welle, deren Frequenz durch die LED 5 angezeigt
wird (Amplitude: ca. +7 V).
H
Reset
Die Frequenz des Sägezahns ist im Gegen-
satz zum Standard-LFO A-145 gleich der der
anderen Wellenformen (A-145: doppelte Fre-
quenz).
