DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 597

doepfer
Freq.
A-122
A-123

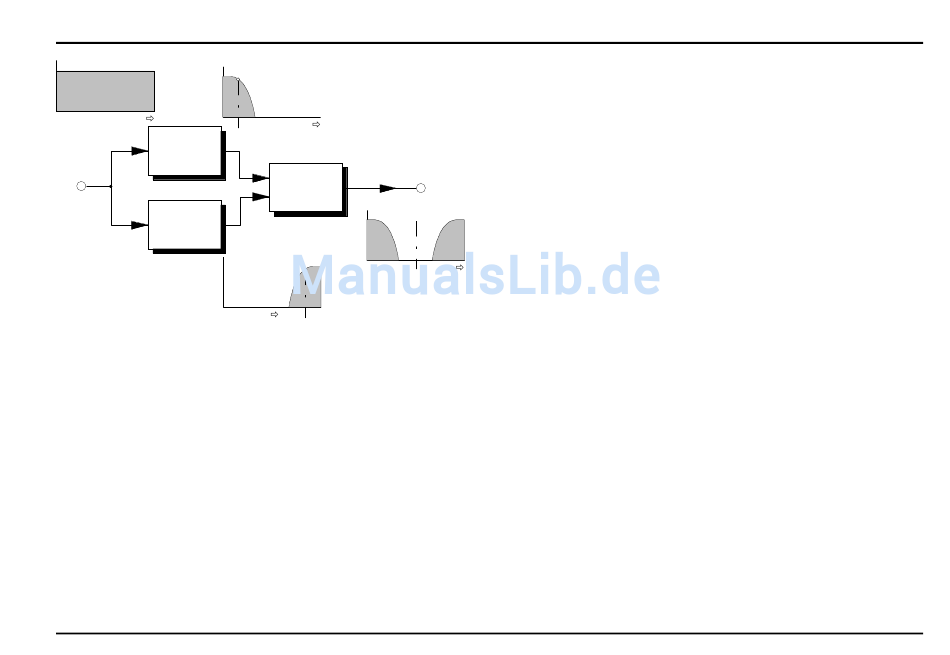

Abb. 4: 24 dB - Notch-Filter (Resonanz = 0)
Mixer A-138 mischen (s. Abb. 4). Für die Bandbreite
und Mittenfrequenz gilt das Gleiche wie beim Band-
paß.
Bei der Modulation beider "konstruierter" Filtertypen
gelten folgende Regeln:
• Modulieren Sie die Cut-Off-Frequenzen beider Fil-
ter mit der gleichen Signalquelle, so resultiert dies
in einer Modulation der Frequenz bei gleicher
Bandbreite.
System A - 100
Freq.
f
L
A-138
f M
Freq.
f H
• Falls Sie nur die Cut-Off-Frequenz eines Filters
oder beide Cut-Off-Frequenzen mit unterschiedli-
chen Modulationssignalen modulieren, resultiert
dies in einer Modulation der Bandbreite und der
Mittenfrequenz, d.h. das Filterband verschiebt sich
im Frequenzbereich und ändert dabei seine Breite.
• Bei einem Einstellwert > 0 (bzw. Modulation) für die
Resonanz nur eines Filters erhalten sie asymmetri-
sche Filterflanken. Gleiches gilt bei unterschiedli-
chen Einstellwerten bzw. Modulation mit unter-
schiedlichen Signalen für die Resonanzen beider
Freq.
Filter.
Weitere Beispiele finden Sie in den Anleitungen der
anderen Filter des A-100 Modulsystems.
A-105 / A-122
7
