A-140
ADSR
2. ADSR - Übersicht
A-140
Gate
Retrig.
Output
Output
Inverse
Output
H
Range
2
System A - 100
ADSR
ENVELOPE GEN.
➀
A
10
0
➁
D
10
0
➂
S
0 10
➃
R
10
0
ADSR
➄
Control
M
L
Time
➅

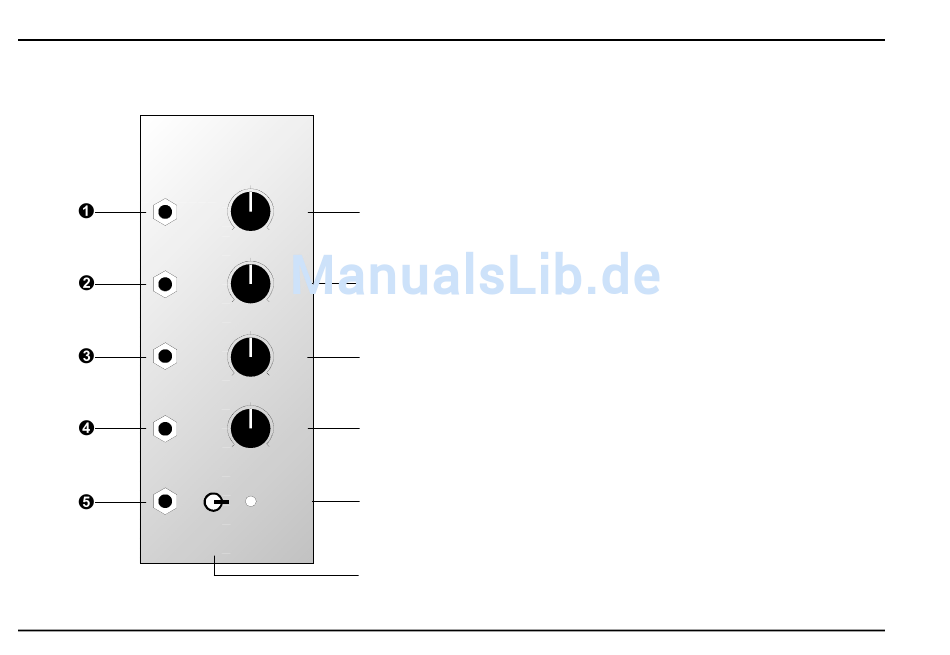

Bedienkomponenten:
1 A: Regler für Anstiegszeit (Attack)
2 D: Regler für Abstiegszeit (Decay)
3 S: Regler für Haltepegel (Sustain)
4 R: Regler für Ausklingzeit (Release)
5 ADSR Control: LED zur Anzeige der Hüll-
kurvenspannung
6 TIME RANGE: Umschalter für 3 Zeitbereiche
Ausgänge:
! Gate: Eingang für Gate-Signal
" Retrig.: Retrigger-Eingang
§ Output: Ausgang; liefert bei Anliegen eines
Gate-Signals die durch die obigen
Regler definierte Hüllkurve
$ Output: dto.
% Inverse Output: invertierter Ausgang; liefert bei
Anliegen eines Gate-Signals
die durch die obigen Regler de-
finierte, jedoch invertierte Hüll-
kurve
