1. Einführung
System A - 100
Das Modul A-152 ist eine vielseitig einsetzbare Schalter/
Multiplexer und Mehrfach-Track&Hold-Einheit.

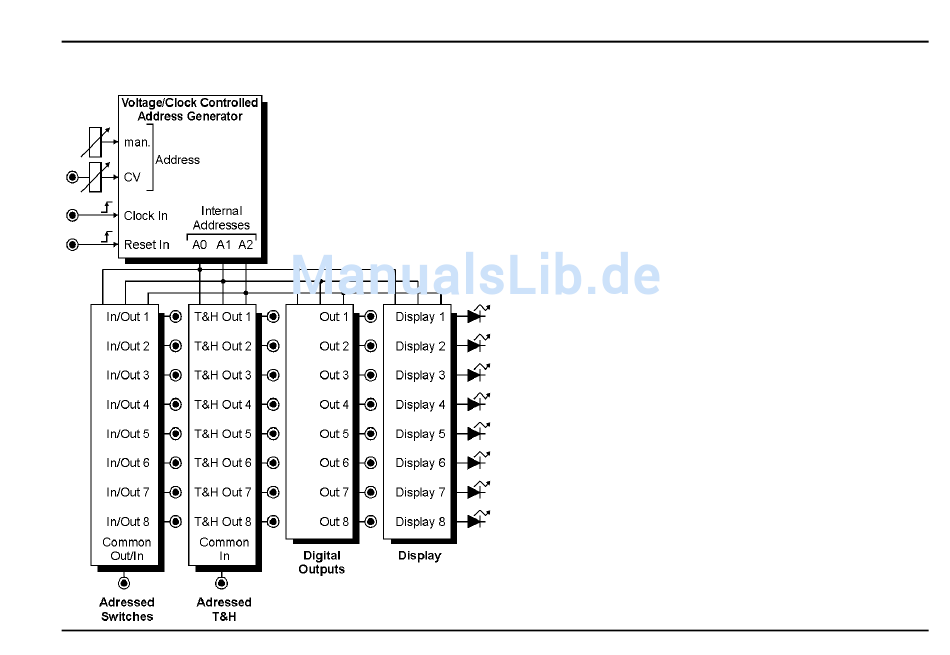

Es vereint folgende drei Untereinheiten in einem Modul:
• elektronischer 8-fach-Drehschalter (Multiplexer)
• 8-fache Track&Hold-Einheit
• 8-fache Digitalausgangs-Stufe
Der aktivierte Ausgang der drei parallel angesteuerten
Untereinheiten kann über eine Steuerspannung
(Spannungsadressierung) oder über einen mit Clock/
Reset-Impulsen gesteuerten Binärzähler angewählt
werden. In diesem Fall löst die steigende Flanke des
Clock-Signals das Fortschalten zur nächsten Stufe aus.
Ein "high"-Pegel am Reset-Eingang setzt auf Stufe 1
zurück.
Die momentan aktive Stufe wird mit einer LED ange-
zeigt.
Für die Spannungsadressierung steht ein manueller
Regler und ein Steuereingang mit Abschwächer zur
Verfügung.
Das Modul kann für verschiedene Schalt- und Steuer-
aufgaben im A-100-System verwendet werden und u.a.
die "Toggling S&H"-Funktion des Buchla-Moduls
"Source of Uncertainty" nachbilden.
Voltage Addressed T&H/Switch A-152
