" Retrig.
Die Buchse " ist der Retrigger-Eingang des ADSR's.
Hier können Sie z.B. die Signale eines LFO's zufüh-
ren. In diesem Fall wird der ADSR während der Dauer
des Gate-Signals mit jedem Triggerpuls des LFO's
erneut getriggert (s. Abb. 2).
ADSR
Gate
Retrig.

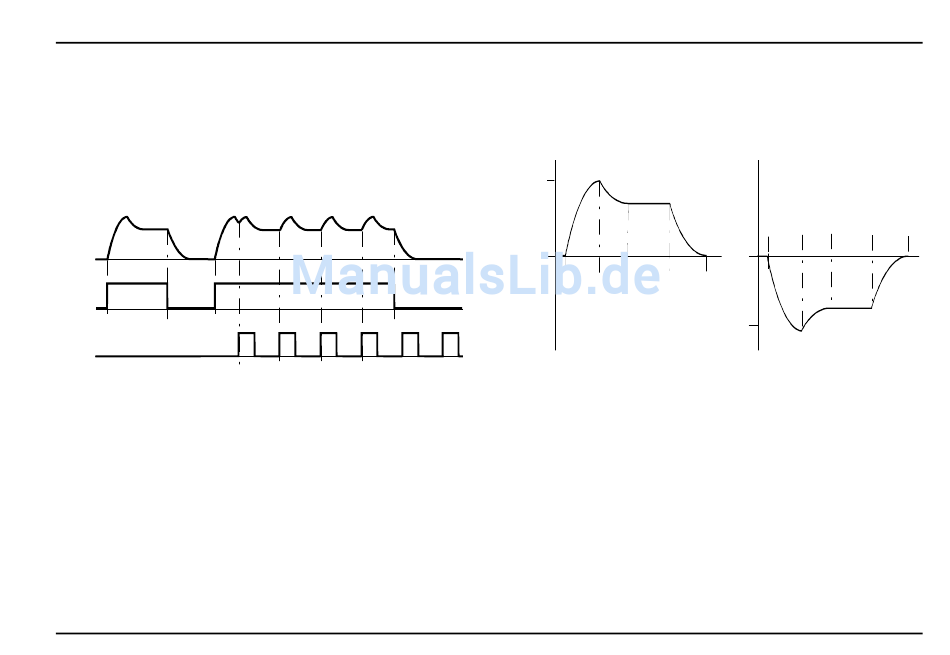

Abb. 2: Hüllkurve mit Retrigger-Funktion
§ Output • $ Output
An diesen Ausgängen steht die durch die Parameter
Attack, Decay, Sustain und Release definierte Hüll-
kurve zur Verfügung, sobald der ADSR getriggert wird
(s. Abb 3).
System A - 100
% Inverse Output
Dieser invertierte Ausgang liefert Ihnen ebenfalls die
Hüllkurve, allerdings in invertierter Form (s. Abb. 3).
Output
8 V
0 V
A
Abb. 3: normale und invertierte Hüllkurve
ADSR
Inverse
Output
A
0 V
D S
R
- 8 V
A-140
D S
R
