DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 555

A-120
VCF 1
Resonanzreglers setzt eine Selbstoszillation des Fil-
ters ein; das Filter arbeitet als Sinus-Oszillator. Die-
sen Effekt können Sie auch nutzen, um das Filter als
eigenständige Tonquelle zu verwenden.
0 db

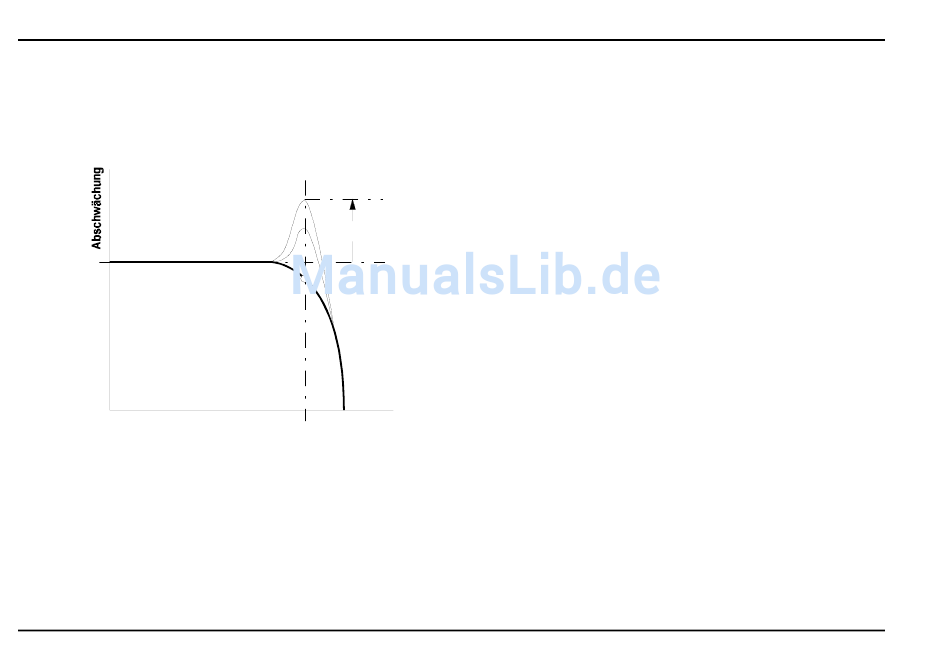

Abb. 2: Einfluß der Resonanz auf das Durchlaßver-
halten eines Tiefpaßfilters
4
System A - 100
4. Ein- / Ausgänge
! CV 1
Die Buchse CV 1 ist ein Steuerspannungs-Eingang
des Filters. Er hat eine Charakteristik von 1 V/oktave
(wie beim VCO).
Falls Sie diesen Eingang mit dem Ausgang einer
Resonanz
Modulationsquelle (z.B. LFO, ADSR) verbinden, wird
die Cut-Off-Frequenz des Filters mit dem Signal der
Modulationsquelle moduliert, d.h. die Klangfarbe än-
dert sich entsprechend dem Signalverlauf der Modula-
tionsquelle.
Falls Sie das VCF als Sinus-Oszillator verwenden,
verbinden Sie diesen Eingang mit der Tonhöhensteu-
erspannung. Gleiches gilt, wenn ein VCF-Tracking
gewünscht ist, d.h. ein Mitlauf der VCF-Frequenz mit
Frequenz
der VCO-Frequenz.
f c
" CV 2
Bei den Buchsen CV 2 und CV 3 handelt es sich
ebenfalls um Steuerspannungs-Eingänge des Fil-
ters. Im Gegensatz zur Buchse CV 1 können Sie aber
den Pegel der Steuerspannung, d.h. die Intensität der
Wirkung von Modulationsquelle auf das Filter, mit den
Abschwächern 2 bzw. 3 einstellen.
• § CV 3
