DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 535

A-119
External Input / Envelope Follower

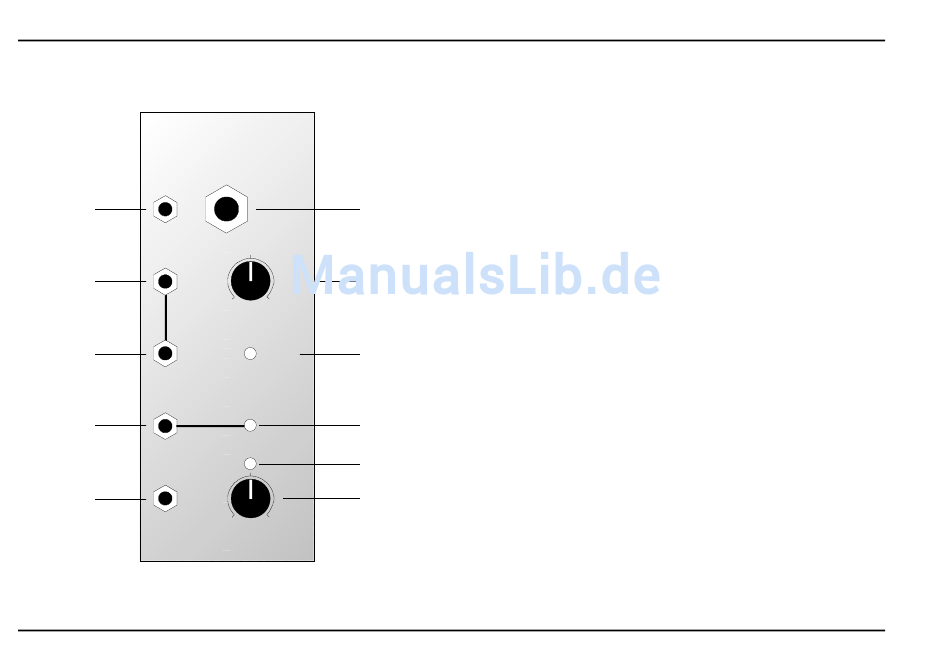

2. A-119 - Übersicht
A-119 Ext. In.
Ext. Input / Env. Follower
Asym. In
–
Audio Out
˜
™
Envelope
Out
š
Gate Out
›
2
System A - 100
Symm.
In
—
➀
Gain
10
0
Over-
➁
Load
➂
➃
Thres.
➄
0 10
Bedienkomponenten:
1 Gain : Regler zur Anpassung des Eingangs-
signals
2 Over-Load : LED zur Übersteuerungsanzeige
3 LED : Kontrollanzeige für Hüllkurve an Aus-
gang %
4 LED : Kontrollanzeige für Gate-Signal am
Ausgang &
5 Thres. : Regler für Trigger-Schwelle
Ein- / Ausgänge:
! Asym. In : asymmetrischer Eingang für externes
Audio-Signal
" Symm. In : symmetrischer Eingang für externes
Audio-Signal (6.3 mm Klinkenbuchse)
§ Audio Out : Ausgang mit angepaßtem Audio-
Signal
$ Audio Out : dto., mit Ausgang § verbunden
% Env. Out : Hüllkurvenausgang
& Gate Out : Gate-Ausgang
