3. Bedienkomponenten
1 Schalter
Mit den Kippschaltern 1 (Umschalter mit Mittelstel-
lung) legen Sie fest, ob für einen Step des Sequenzers
mit dem Clock-Impuls ein Trigger-Impuls auf der
jeweiligen Trigger-Spur erzeugt wird.
Position der oberen Schalter:
• hoch: Impuls auf Trigger-Spur 1 (Ausgang Trig. 1)
• Mitte: kein Trigger-Impuls
• unten: Impuls auf Trigger-Spur 2 (Ausgang Trig. 2)
Position der unteren Schalter:
• hoch: Impuls auf Trigger-Spur 3 (Ausgang Trig. 3)
• Mitte:
kein Trigger-Impuls
• unten: Impuls auf Gate-Spur (Ausgang Gate)
Während die oberen drei Spuren Trigger-Spuren sind,
d.h. das für den jeweiligen Step bei gesetztem Schal-
ter erzeugte Trigger-Signal entspricht in seinem Ver-
lauf dem Clock-Signal, handelt es sich bei der vierten
Spur um eine Gate-Spur, d.h.das erzeugte Signal
bleibt "high" für die Dauer des Steps (s. Abb. 1).
4
System A - 100
Trig. 1
Trig. 2
Trig. 3
Gate
Clock
Trig. 1
Gate

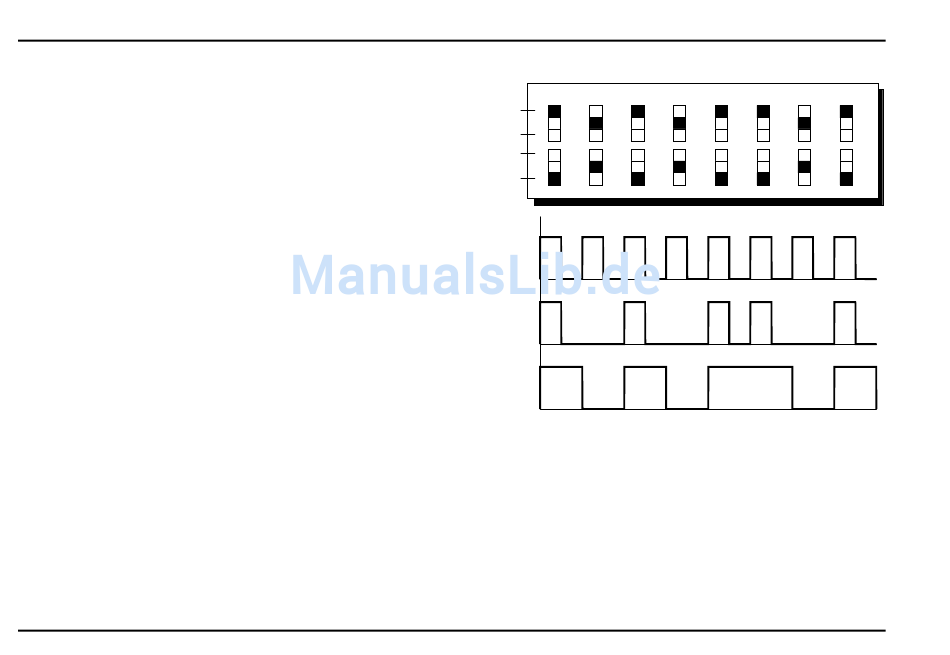

Abb. 1: Timing-Diagramm für Trigger- und Gate-Spur
2 LEDs
Die acht LEDs 2 zeigen den Lauf der Sequenz an;
dabei leuchtet die LED des momentan aktiven Steps.
1 2 3 4 5
doepfer
6 7 8
