4 Manual Slew Rate
Mit diesem Regler stellen Sie die Flankensteilheit
(engl. slew rate) der vom Slew Limiter generierten
fallenden bzw. steigenden Flanke ein (s. Abb. 2).
CV
Out
α α α α
CV
In

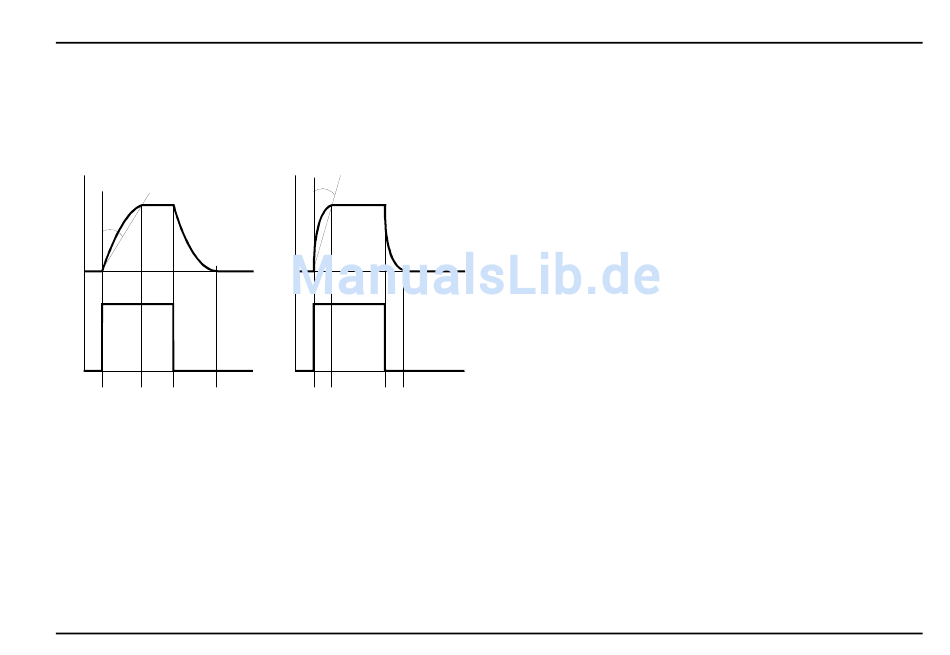

Abb. 2: zum Begriff "Slew Rate"
(Attenuator=10, Offset=0)
In der Reglerposition 0 entspricht das Ausgangssignal
dem Eingangssignal.
H
Die tatsächliche Slew Rate ergibt sich aus
der Position des Reglers 4, der am Eingang
% anliegenden Steuerspannung und der Po-
sition des Abschwächers 5.
System A - 100
CV
α α α α
Out
CV
In
Modularer Vocoder
5 Slew CV
Die Amplitude der am Eingang % anliegenden Steu-
erspannung zur Steuerung der Slew Rate stellen Sie
mit dem Abschwächer 5 ein.
6 LED
Die LED dient zur Kontrolle des Steuersignals am
Ausgang &:
• dunkel : freeze
• hell : follow
A-129 /3/4
