5. Ein- / Ausgänge
! Audio In
Die Buchse ! ist der Eingang des Phaser's, an dem
Sie das Audio-Signal anlegen.
" CV
Die Steuerspannung zur Modulation der Phasenver-
schiebung führen Sie dem Steuerspannungs-
Eingang " zu. Sie können den Pegel mit Hilfe des
Abschwächers 3 einstellen.
§ Audio Out
Am Ausgang § steht gemäß der Position des Reglers
5 ein Mix aus Original- und geshiftetem Signal zur
Verfügung.
System A - 100
6. Anwendungsbeispiele
Standard-Anwendung

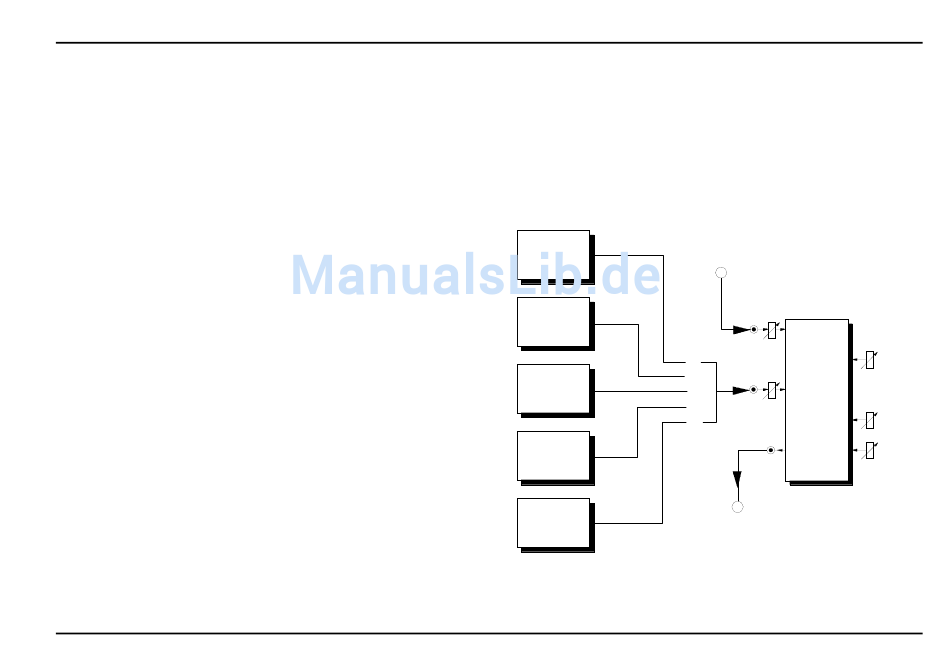

Abb. 3 zeigt den typischen Einsatz des Phaser's mit
unterschiedlichen, langsam veränderlichen Steuer-
spannungen zur Modulation der Phasenverschiebung.
LFO
ADSR
Random
S&H
A-190
CV 2
Abb. 3: typische Anwendung des Phasers
A-125
VC Phaser
Audio In
Level
Audio
A-125
In
VCP
1
CV 2
Shift
2
CV
3
CV
4
5
Resonance
alternativ
Audio
Mix
Out
Audio Out
5
