DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 384

A-111
High-End-VCO
6. Patch-Vorlage

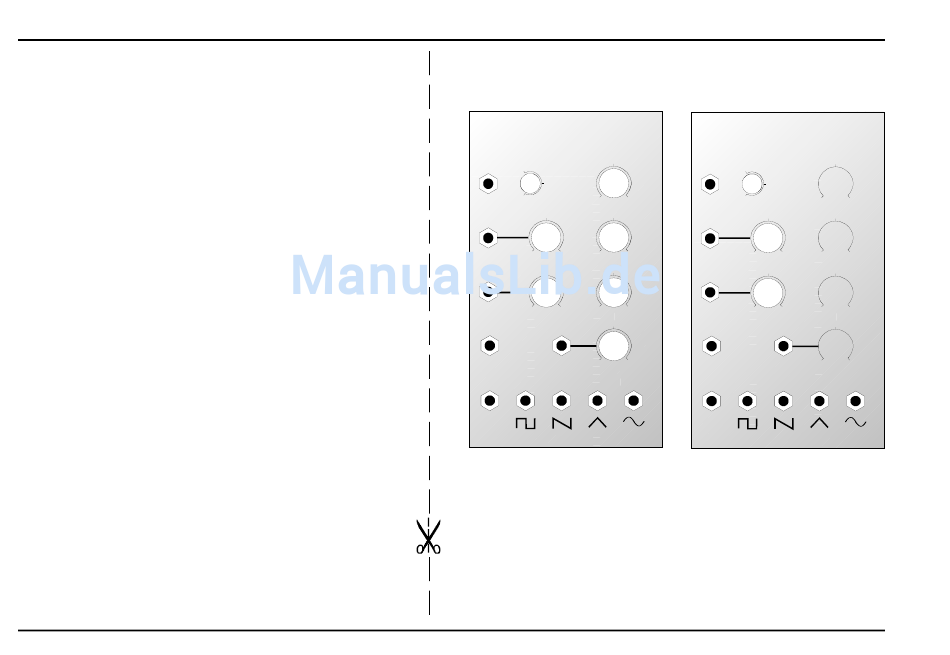

Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
• Regler- und Schalterstellungen
in die weißen Kreise schreiben
oder einzeichnen
14
System A - 100
A-111
HIGH END VOLTAGE CONTR. OSCILLATOR
CV 1
-3
+4
CV 2
0
Lin. FM
0
H-Sync
S-Sync Pulse
A-111
VCO 2
HIGH END VOLTAGE CONTR. OSCILLATOR
CV 1
Tune
Octave
0
0 10
CV 2
CV 2 Fine
10 0 10
Lin. FM
Lin. FM PW
10 0 10
PCV H-Sync
PCV
10
0
Saw Triangle Sine S-Sync
doepfer
VCO 2
-3
Tune
Octave
0
+4 0 10
CV 2 Fine
10 10
0 0
Lin. FM PW
10 10
0 0
PCV
PCV
0 10
Pulse Saw Triangle Sine
