A-166
LOGIC

6. Patch-Vorlage

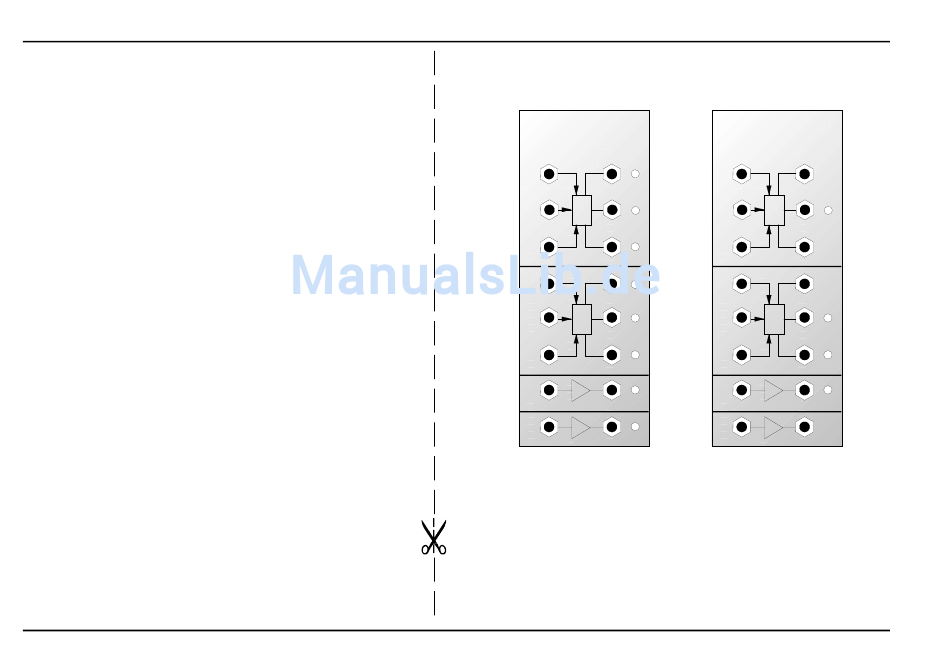

Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
6
System A - 100
A-166 Logic
Dual Logic Module
1
2
3
4
5
6
7
8
A-166 Logic
Dual Logic Module
1
AND
2
F
OR
3
XOR
4
AND
5
F
OR
6
XOR
7
-1
INV
8
-1
INV
doepfer
AND
F
OR
XOR
AND
F
OR
XOR
-1
INV
-1
INV
