A-121
VCF 2
Resonanz
Ein weiterer Filterparameter ist die Resonanz Q (engl.
resonance, emphasis). Mit zunehmendem Wert für Q
werden die Ausgangspegel von Frequenzen im Be-
reich um die Filterfrequenz f
dieses Verhalten am Beispiel eines Tiefpaß-Filters
(Hochpaß-Filter spiegelverkehrt). Auf diese Weise
können bestimmte Frequenzanteile eines Klanges im
Bereich um die Filterfrequenz verstärkt werden.
0 db

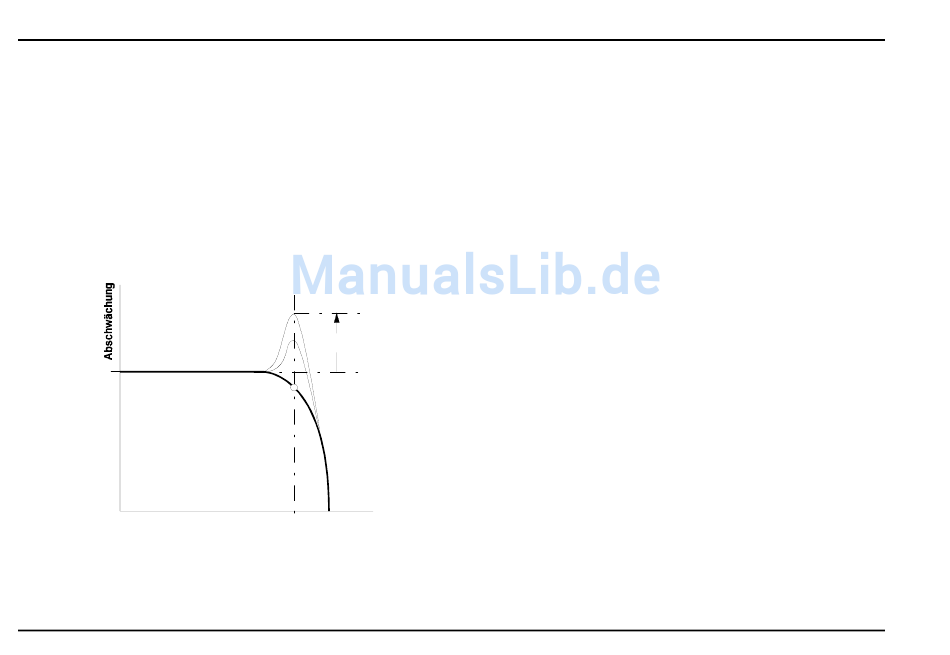

Abb. 2: Einfluß der Resonanz auf das Durchlaßver-
halten beim Tiefpaß-Filter
4
System A - 100
angehoben. Abb. 2 zeigt
C
Resonanz Q
Frequenz
f c
Beim Bandpaß wird mit zunehmendem Wert für Q die
Bandbreite geringer.
Gleiches gilt auch für die Bandsperre, d.h. mit zuneh-
mendem Wert für Q wird die Sperrwirkung immer
geringer während der Resonanzeffekt ("Schwingnei-
gung") größer wird.
Nahe dem Maximalwert für den Resonanzparameter
gerät das Filter in Selbstoszillation und arbeitet als
Sinusoszillator.
H
Die Resonanz ist beim A-121 schaltungsbe-
dingt geringfügig frequenzabhängig. Solange
das Filter unterhalb der Eigenschwingung
betrieben wird, stört diese Eigenschaft nicht
und ist auch kaum wahrnehmbar.
Wenn Sie jedoch das Filter bei hoher Fre-
quenz auf Eigenschwingung einstellen, kann
es beim Abfallen der Frequenz passieren,
daß die Schwingung abreißt. Umgekehrt
kann es passieren, daß beim Erhöhen der
Filterfrequenz das Filter zu schwingen be-
ginnt, wenn ein hoher Resonanzwert einge-
stellt ist. Dies ist eine Eigenart des Filter-
IC's CEM 3320 und kein Fehler der Schal-
tung.
