DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 809

doepfer

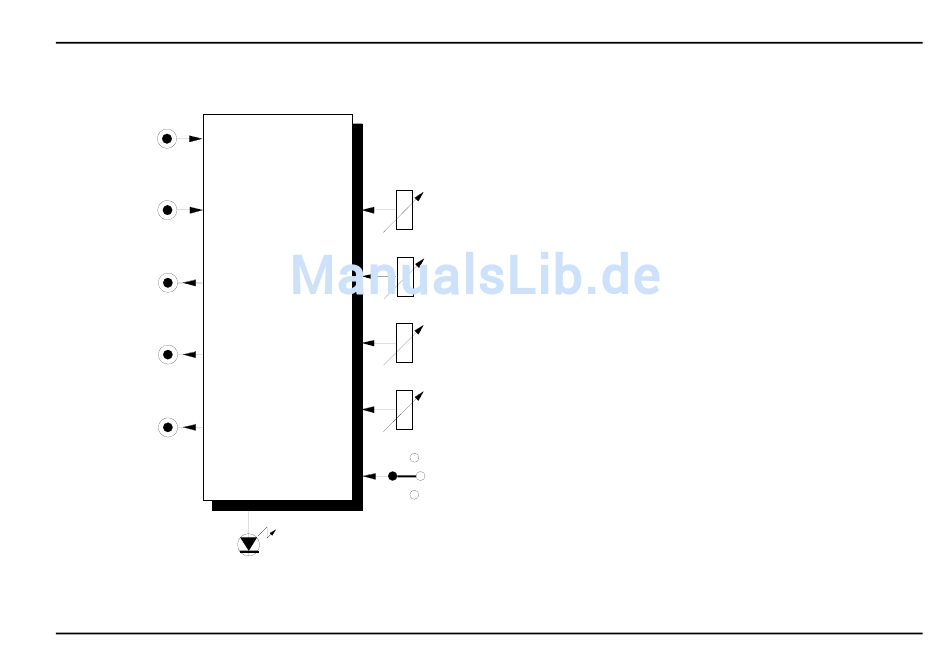

Gate
Retrigger
Output
Output
Inverse
Output
ADSR
Control
System A - 100
A-140
ADSR
Attack
Decay
Sustain
Release
Time
Range
1. Einführung
Das Modul A-140 (ADSR) ist ein Hüllkurvengenera-
tor (engl. envelope generator) und gehört, da es Steu-
erspannungen liefert, zu den Modulationsbausteinen.
Sobald der ADSR am Gate-Eingang getriggert wird,
generiert er einen einstellbaren Steuerspannungsver-
lauf, die Hüllkurve (engl. envelope). Diese steht an
seinen Ausgängen in normaler und invertierter Form
zur Verfügung und kann z.B. zur Modulation der Mo-
dule VCO, VCF und VCA sowie für Ein- und Aus-
schwingvorgänge anderer Module verwendet werden.
Die Form der Hüllkurve ist durch die vier Parameter
Attack, Decay, Sustain und Release eindeutig be-
schrieben (s. Abb. 1).
Getriggert wird der ADSR durch ein Gate-Signal am
Gate-Eingang, der intern mit der INT.GATE-Leitung
vom System-Bus verbunden ist. Die Verbindung wird
unterbrochen, sobald dem Gate-Eingang ein Signalzu-
geführt wird.
Der ADSR bietet die Möglichkeit einer Retrigger-
Funktion, d.h. die Hüllkurve wird jedesmal neu gestar-
tet, sobald ein Trigger-Signal an der Retrigger-Buchse
anliegt während Gate aktiv ist (s. Abb. 2).
A-140
ADSR
1
