DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 1040

A-154
Sequencer Controller

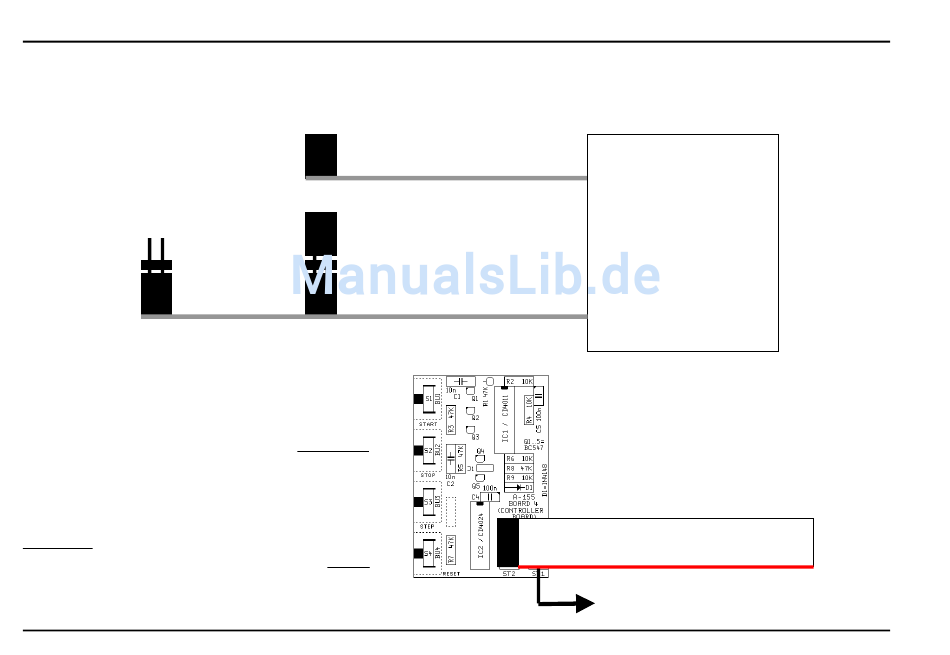

Vom A-154 kommen zwei 10-polige Flachbandkabel. Eines mit einer 10-poligen Buchse am Ende (A) und eines mit
zwei 10-poligen Buchsen mit eingesteckten 10-poligen Stiftleisten (B). Auf eine der Stiftleisten (B2) ist eine 10-
polige Buchse ohne Funktion als Kurzschluss-Schutz aufgesteckt:
B1
(3) Stecken Sie die 10-polige Buchse A1 des Ka-
bels A auf die frei gewordene Stiftleiste ST2 der
kleinen Controllerplatine des A-155 auf. Achten
Sie unbedingt darauf, dass ST2 und nicht ST1
verwendet wird! ST1 bleibt unbenutzt! Andern-
falls entsteht bei der Inbetriebnahme ein Kurz-
schluss, der den A-154 zerstören kann ! Die Aus-
richtung des Flachbandkabels ist folgende: die
rote Ader des Flachbandkabels muss im einge-
bauten Zustand des Moduls A-155 nach unten
weisen.
14
System A - 100
A1
A
B2 B
Buchse
A1
doepfer
A-154
Kabel A vom A-154
ST1 bleibt unbenutzt !
