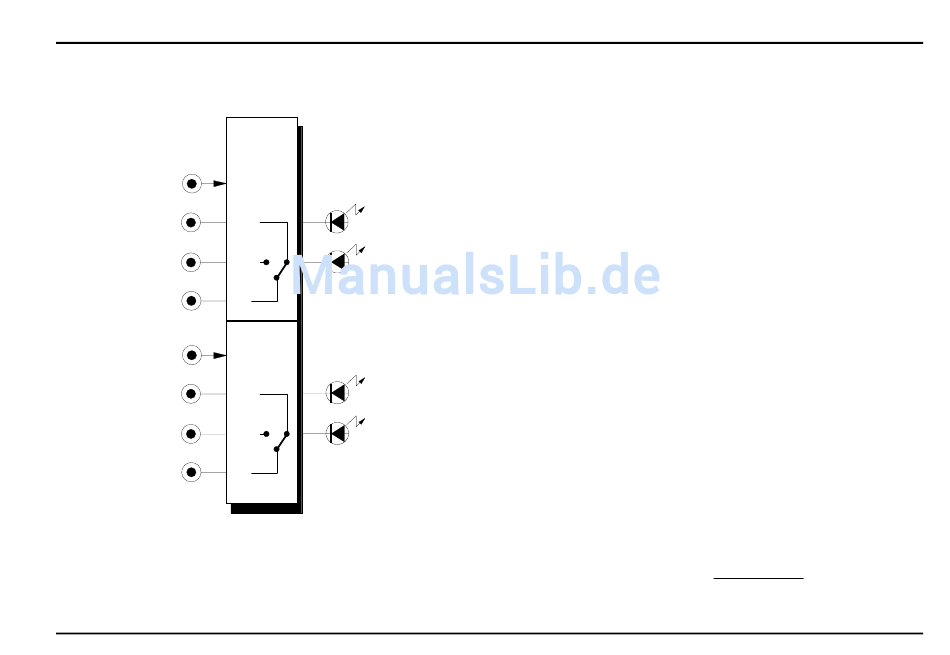

doepfer
A-150
DUAL VCS
CV
I/O 1
I/O 2
O/I
CV
I/O 1
I/O 2
O/I
System A - 100
1. Einführung
Das Modul A-150 (Dual VCS) enthält zwei getrennte
spannungsgesteuerte Umschalter (engl. voltage-
controlled switch).
Jeder Schalter besitzt einen Steuereingang, einen
gemeinsamen Aus-/Eingang und 2 Ein-/Ausgänge.
Die Schalter sind bi-direktional, d.h. es sind beide
Schaltrichtungen möglich. Es können Spannungen im
Bereich von -8V...+8V an den I/O bzw. O/I-
Anschlüssen verarbeitet werden.
Entsprechend der anliegenden Steuerspannung ist der
gemeinsame Aus-/Eingang mit einem der beiden Ein-/
Ausgänge verbunden.
Zwei LED's zeigen den aktiven (d.h. den zum gemein-
samen Aus-/Eingang durchgeschalteten) Ein-/Aus-
gang an.
Ab ca. März 2004 wird der A-150 in einer neuen
Version ausgeliefert, die den vollen Spannungsbereich
-12V...+12V gestattet (statt -8V...+8V). Die neue Ver-
sion ist an dem Leiterplattenaufdruck "A-100 SYSTEM
A-150 DUAL VC SWITCH VERSION 2 " erkennbar.
A-150
Dual VCS
1
