DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 840

A-142
Voltage Contr. Decay / Gate

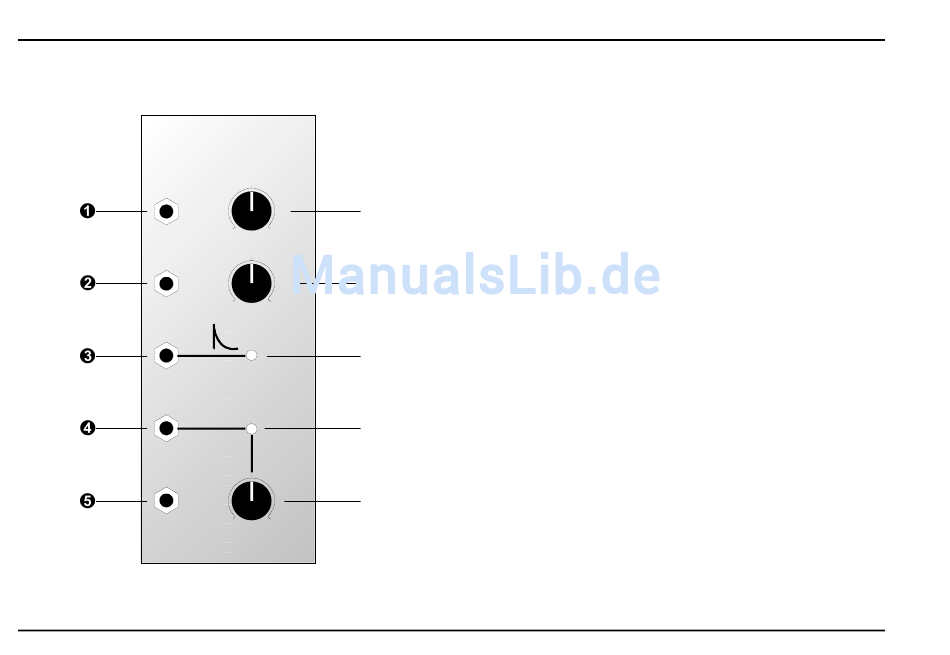

2. VCD - Übersicht
A-142
Volt. Contr. Decay / Gate
Trig. In
CV
Env. Out
Gate Out
Inverse
Gate Out
2
System A - 100
VCD
Decay
➀
0 10
CV
➁
0 10
➂
Gate
➃
➄
0 10
Threshold
Bedienkomponenten:
1 Decay : Regler zur manuellen Einstellung der
Decay-Zeit
2 CV : Abschwächer für Steuerspannung am
CV-Eingang "
3 LED : Kontrollanzeige für Hüllkurve an Aus-
gang §
4 LED : Kontrollanzeige für Gate-Impuls an
Ausgang $
5 Threshold : Regler zur Einstellung der Trigger-
Schwelle und damit der Gate-Dauer
Ein- / Ausgänge:
! Trig. In : Eingang für Trigger-Signal
" CV : Eingang für Steuerspannung
§ Env. Out : Ausgang für Hüllkurve
$ Gate Out : Ausgang für erzeugtes Gate-Signal
% Inv. Gate Out: dto., jedoch invertiert
