DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 1083

A-156
Quantizer
a
b
c
d
e
f

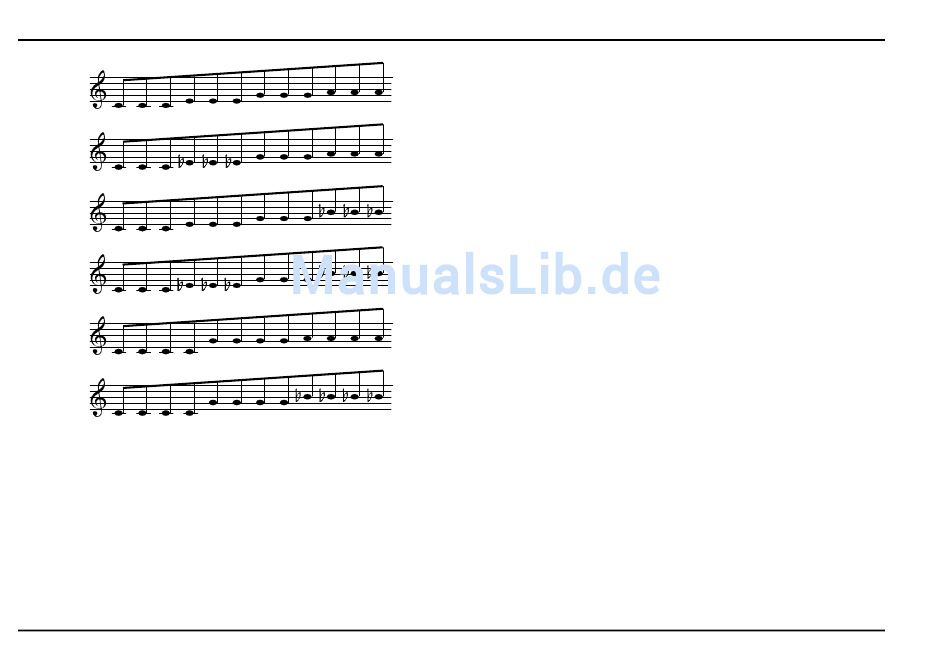

Abb. 5: zusätzliche Sexte (a, b, e),
zusätzliche kleine Septime (c, d, f)
6
System A - 100
5. Ein- / Ausgänge
! CV In
Die Buchse ! bzw. % ist der Eingang des Quantizer's
1 bzw. 2. Hier führen Sie die zu quantisierende Steuer-
spannung zu.
" CV Out
Am Ausgang " bzw. & greifen Sie die quantisierte
Steuerspannung ab.
Während am Ausgang " (Quantizer 1) stets ein in
Schritten von 1/12-tel Volt quantisiertes Signal
(chromatischer Verlauf) ausgegeben wird, hängt die
Ausgabe an Ausgang & (Quantizer 2) von den ge-
wählten Optionen ab, also von den Stellungen der
Schalter 1 bis 3 (s.o.).
§ Trig. In
Falls Sie am Trigger-Eingang § bzw. / ein Trigger-
Signal anlegen, erfolgt die Quantisierung mit jeder
positiven Flanke des Trigger-Signals (s. Abb. 6).
• % CV In
• & CV Out
• / Trig. In
