DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 1157

doepfer

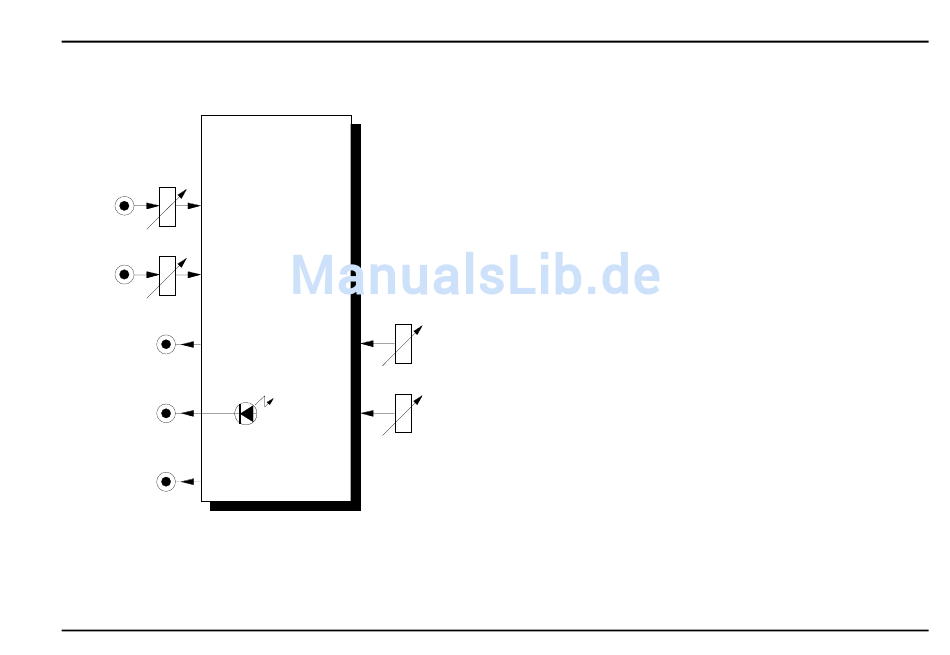

+ In
+ In
- In
- In
Analog
Sum
Comp. Out
Inv . Comp. Out
System A - 100
A-167
Comparator
Offset
Gap
1. Einführung
Beim A-167 (CMP) handelt es sich um ein Modul, das
analoge Spannungen miteinander vergleicht (engl.
compare) und daraus ein (digitales) Gate-Signal ablei-
tet, dessen Zustand (low / high) davon abhängt, wel-
che der Spannungen größer ist.
Es können sowohl
Spannungen verglichen werden (+In und -In), wie
auch eine externe Analogspannung (+In oder -In)
mit einem manuell einstellbaren Wert (Offs.-Regler).
Für die beiden externen Eingangsspannungen steht je
ein Abschwächer zur Verfügung.
Eine LED zeigt den aktuellen Gate-Zustand an.
Zusätzlich ist mit dem Gap-Regler eine sog.
"Hysterese" einstellbar (s. Kap. 3).
Als Ausgänge stehen ein normales und ein invertier-
tes Gate-Signal zur Verfügung. Zusätzlich kann auch
die intern gebildete Vergleichsspannung (s. Kap. 3)
an der Buchse "Analog Sum" abgenommen werden.
Das Modul kann daher auch als Abschwächer, Subtra-
hierer und Offset-Generator eingesetzt werden.
A-167
CMP
zwei externe Analog-
1
