3. Ein- / Ausgänge
! X In
•
" Y In
Die Buchsen ! und " sind die Signaleingänge des
A-114. Hier führen Sie die Signale zu, die Sie mitein-
ander ringmodulieren möchten.
H
Die Eingänge sind wechselspannungsge-
koppelt, d.h. es müssen Audio-Signale an-
gelegt werden. Für Steuersignale ist der
Ringmodulator nicht geeignet. Hierfür sollten
Sie stattdessen einen VCA verwenden.
§ X*Y Out
Die Buchse § ist der Ausgang des Ringmodulators.
System A - 100
4. Anwendungsbeispiele
Ringmodulation - Grundtyp

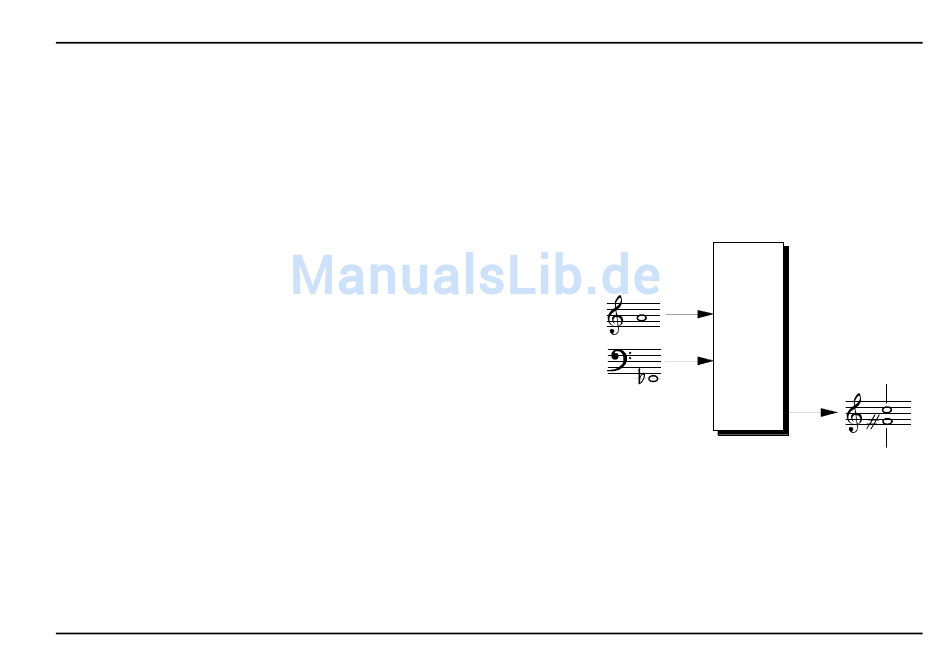

In Abb. 1 ist der Grundtyp der Ringmodulation am
Beispiel zweier Sinuswellen dargestellt. Mit diesem
Patch können Sie beispielsweise die typischen
glocken- und vibraphonähnlichen Klänge erzeugen.
f = 440 Hz
C
f = 77.7 Hz
M
Abb. 1: Ringmodulation zweier Sinuswellen
Dual Ring Modulator
A-114
RING MOD.
X IN
Y IN
f + f = 517.7 Hz
C
X • Y OUT
f + f = 362.3 Hz
C
A-114
M
M
