DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 623

A-125
VC Phaser
Dabei wird der Phaser in die Audio-Signalkette einge-
fügt. Als Modulationsquellen für die Phasenverschie-
bung können z.B. folgende Module dienen:
Alter-
Modul Einstellung
native
LFO kleine Frequenz
1
A-145 (z.B. < 2 Hz)
ADSR langsame Hüll-
2
A-140 kurve
Random langsame Zu-
3
A-118 fallsspannung
S&H
4
A-148
A-190 beliebiger MIDI-
5 CV 2 Controller für
CV 2
(z.B. Velocity)
P
Bei den letzten beiden Alternativen können
Sie optional einen Slew Limiter A-170 hinter
die Modulationsmodule schalten, um "harte",
d.h. sprungartige Änderungen der Steuer-
spannungen zu verschleifen und dadurch
weiche Übergänge im Phasing zu erhalten.
6
System A - 100
Wirkung
frei laufendes
Phasing
tastengesteuertes
Phasing
zufälliges Phasing
zufälliges Phasing
MIDI-Controller-
gesteuertes Pha-
sing
"Stereo"-Phasing

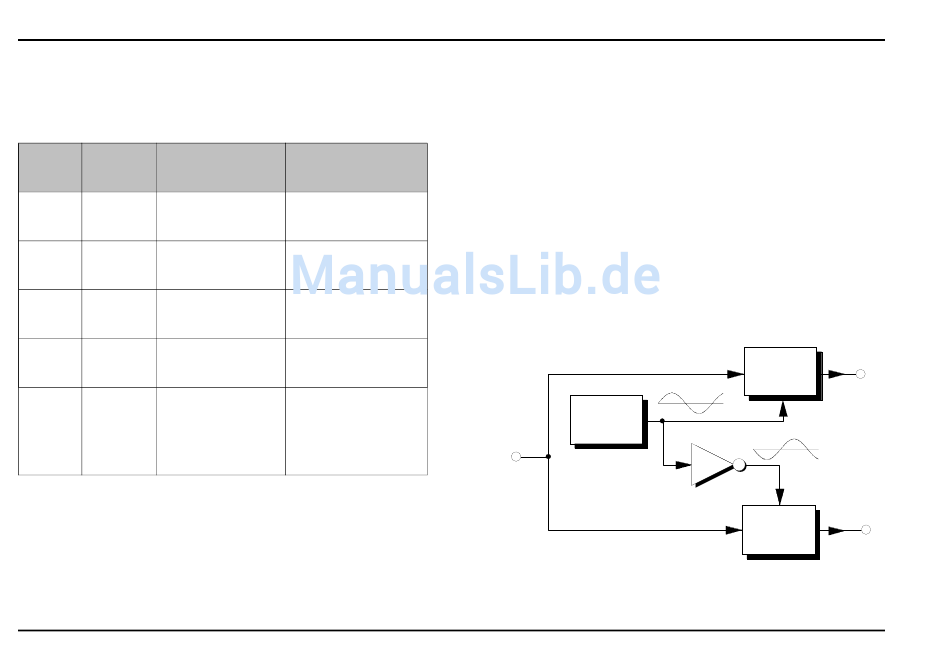

Mit dem Patch in Abb. 4 erzeugen Sie ein gegenläufi-
ges Phasing, das bei der Wiedergabe auf zwei Audio-
Kanälen (Out und Out
L
fekte hervorruft.
Als Modulationsquelle für die Phasenverschiebung
dient ein langsam schwingender LFO (ebenso können
Sie auch andere Modulationsquellen verwenden; s.
Standard-Anwendung). Phaser VCP 1 wird die Steuer-
spannung des LFO's direkt zugeführt; ein Voltage
Inverter A-175 invertiert diese, ehe sieden zweiten
Phaser VCP 2 moduliert.
LFO
Audio
In
Abb. 4: "Stereo"-Phasing
doepfer
) im Stereobild räumliche Ef-
R
VCP 1
CV
A-175
CV
VCP 2
Out
L
Out
R
