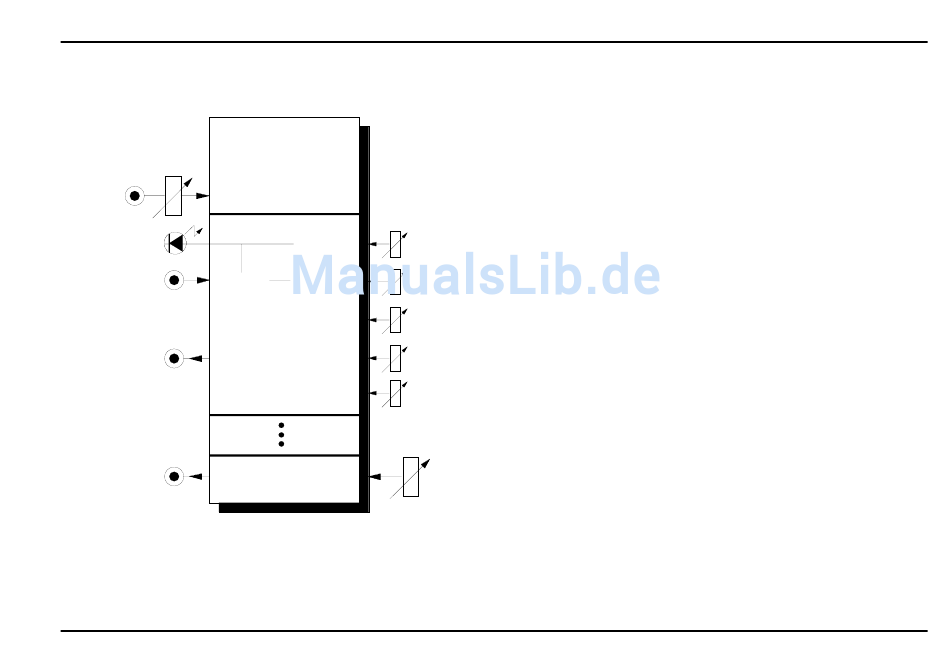

DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 626

doepfer
Audio
In Level
Audio
In
ext. CV
VCF 1
Audio
Out
VCF 2
Mix Out
System A - 100
A-127
VCRF
LFO Frq.
CV Ampl.
VCF Frq.
Resonance
Audio Lev.
VCF 3
Original
Triple VC Resonance Filter
1. Einführung
Das Modul A-127 (VC Triple Resonance Filter) ist
eine dreifache Resonanzfilter-Einheit, bestehend
aus 3 getrennten Bandpaßfiltern mit einem gemein-
samen Eingang.
Für jedes der Filter können Sie Filterfrequenz und
Resonanz manuell einstellen; die Filterfrequenz ist
darüberhinaus spannungssteuerbar. Jedes Filter ver-
fügt über einen eigenen Audio-Ausgang. Zusätzlich
steht ein Mischausgang zur Verfügung; dabei können
Sie pro Filter den jeweiligen Signal-Anteil im Sum-
mensignal manuell einstellen.
Weiterhin verfügt jedes Filter über einen internen LFO
zur Filtermodulation (Dreieckwelle), bei dem Frequenz
und Amplitude einstellbar sind. Anstelle des LFO's
zur Filtermodulation können Sie auch eine externe
Steuerspannung zuführen, deren Amplitude regelbar
ist.
H
Alternativ kann jeder der drei Filter auch als 12
dB-Tiefpaßfilter mit Resonanzregelung betrie-
ben werden. Hierzu müssen Sie einen Jumper
auf der jeweiligen Filterplatine umstecken (s.
Kap. 7. Anhang).
A-127
1
