5. Anwendungsbeispiele
Mischen von Audio-Signalen
D Führen Sie die zu mischenden Signale den Eingän-
gen ! bis $ des A-138 b zu.
D Den Anteil eines jeden Signals im Summenmix
stellen Sie mit den Reglern 1 bis 4, die Amplitude
des Summenmix mit dem Regler 5 ein.
D Den Summenmix greifen Sie am Ausgang % ab.
VCO
VCO

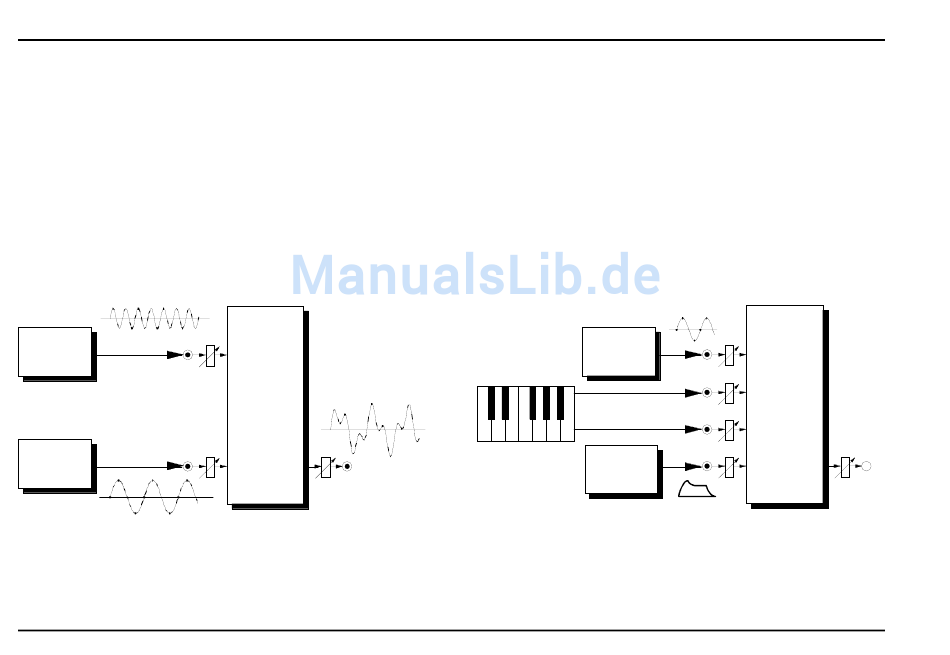

Abb. 1: Mischen von Audio-Signalen mit A-138 b
4
System A - 100
A-138
MIXER
In 1
Input 1
Out
In 4
Input 4 Output
Mischen von Steuerspannungen
Einige Module wie z.B. das VCF-1 verfügen "nur" über
drei CV-Eingänge. Wenn Sie das VCF-1 mit den vier
Steuerspannungen von Hüllkurve (ADSR), LFO, Af-
ter Touch und Keyboard Tracking steuern möchten,
so müßten Sie in diesem Fall mindestens zwei Steuer-
spannungen mit einem A-138 a mischen und die
Summe auf einen der freien CV-Eingänge des Filters
legen. Alternativ können Sie auch alle vier Steuer-
spannungen mit dem A-138 a mischen (s. Abb. 2).
LFO
CV
After Touch
ADSR
Abb. 2: Mischen von Steuerspannungen mit A-138 a
(alternativ kann mit Input 1 auch ein Gleichspannungs-
offset erzeugt werden, ~ ab Mitte 2004, siehe Kap. 3)
doepfer
A-138
MIXER
In 1
Input 1
In 2
Input 2
In 3
Input 3
In 4 Out
Input 4 Output
