DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 937

doepfer

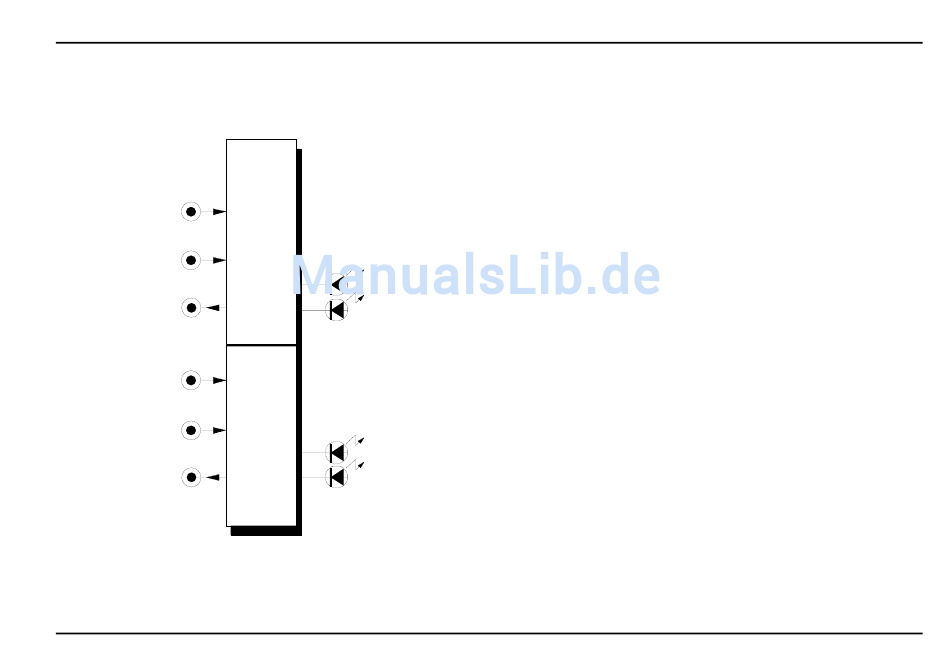

A-148
DUAL S&H
Trig. In
Smp. In
S&H Out
Trig. In
Smp. In
S&H Out
System A - 100
Control
Control
1. Einführung
Das Modul A-148 (Dual S&H) enthält zwei getrennte
Abtast/Halte-Schaltungen (engl. sample & hold) zur
Erzeugung treppenförmiger Steuerspannungen.
Das Signal am Sample-Eingang wird im Rhythmus
des am Trigger-Eingangs anliegenden Signals abge-
tastet (sample) und steht zwischengespeichert (hold)
am S&H-Ausgang zur Verfügung.
Die Form der vom S&H-Modul generierten Treppen-
spannung hängt von der Form des am Sample-Ein-
gang anliegenden Signals ab: zufällige Treppenmuster
enstehen z.B. beim Anliegen von NOISE oder RAN-
DOM; ansteigende und abfallende Treppen entstehen
z.B. beim Anliegen eines LFO-Signals.
Zwei LED's pro Einheit dienen zur Kontrolle des
gesampelten Spannungswertes (positiv oder negativ).
Seit August 2005 wird eine verbesserten Version des
Moduls produziert: Bei jeder Einheit kann mit Hilfe ei-
ner Steckbrücke festgelegt werden, ob die betreffende
Einheit als S&H oder T&H (Track&Hold) arbeitet. Bei
T&H folgt das Ausgangs- dem Eingangssignal so-
lange der Triggereingang "high" ist. Geht das Trigger-
signal auf "low", wird die letzte Spannung gespeichert.
Bei der neuen Version können Signale im vollen A-
100 Spannungsbereich von -12...+12V bearbeitet wer-
den und nicht nur im Bereich -8...+8V, wie bei der frü-
heren Version.
A-148
Dual S&H
1
