3. Ein- / Ausgänge
! CV 1 • " CV 2
Die Buchsen ! und " sind die Steuerspannungs-
Eingänge des VCA's. Die hier anliegenden Steuer-
spannungen werden summiert und bestimmen die
Verstärkung des VCA's (0 V : Verstärkung=0, 5 V :
maximale Verstärkung).
§ Sig. In
Das zu verstärkende Signal führen Sie dem Verstär-
kereingang § zu.
$ Sig. Out
Der Verstärkerausgang $ liefert das entsprechend der
zugeführten Steuerspannung(en) verstärkte Signal.
System A - 100
4. Anwendungsbeispiele
Steuerung der Modulationstiefe bei AM

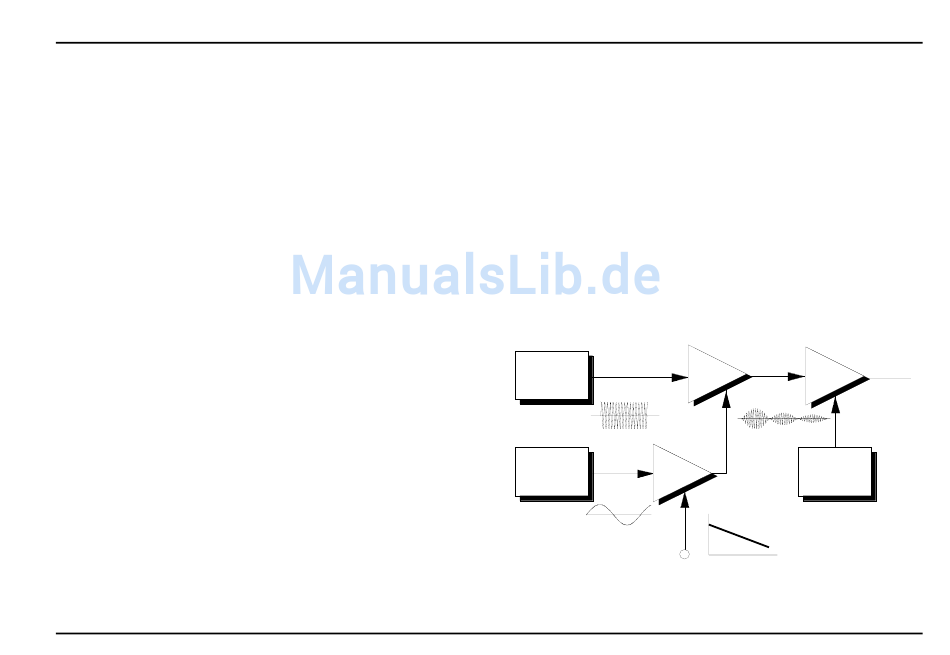

In Abb. 1 wird ein A-132 eingesetzt, um die Modulati-
onstiefe einer Amplitudenmodulation steuerbar zu
machen. Die VCA's haben dabei folgende Funktion:
• VCA 1 : A-130, Kontrolle der AM
• VCA 2 : A-131, Kontrolle der Gesamtlautstärke
• VCA 3 : A-132, Kontrolle der Modulationstiefe
Die Steuerspannung für die Modulationstiefe führen
Sie am Punkt A zu (z.B. CV eines MIDI-Controllers).
VCO
LFO
Abb. 1: AM mit steuerbarer Modulationstiefe
Dual Low Cost VCA
VCA 1
VCA 2
lin.
log.
CV
VCA 3 ADSR
lin.
CV
A
A-132
