A-141
VCADSR
Kontrolle der Ausklingphase

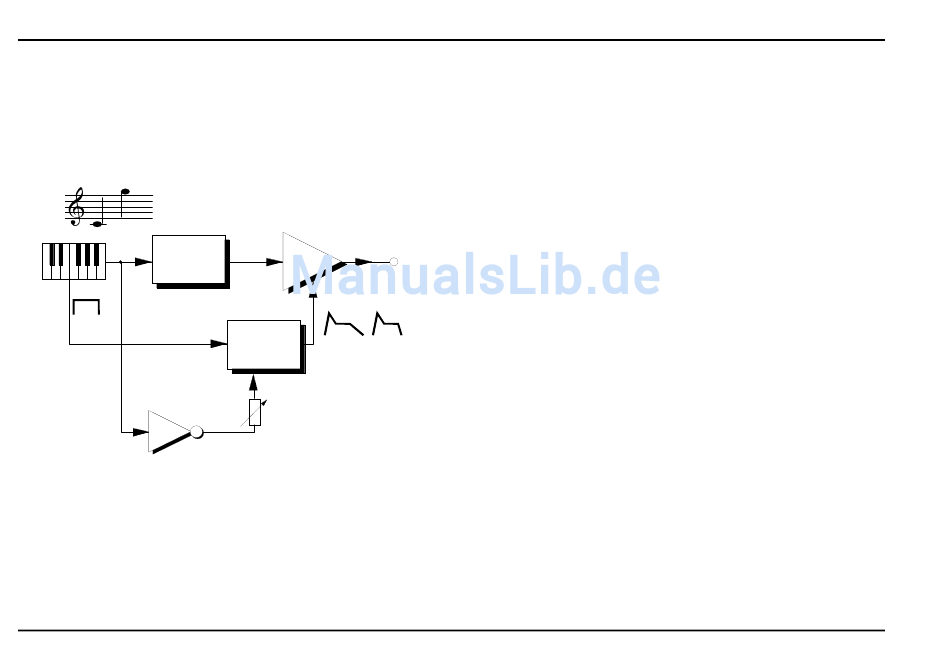

Eine gebräuchliche Anwendung eines VCADSR's
zeigt das Patch in Abb. 3, bei dem die Länge der
Ausklingphase (Ausklingphase = Release) mit zu-
nehmender Tonhöhe kleiner wird.
CV
VCO
Gate
A-175
Abb. 3: Kontrolle der Ausklingphase
Hierzu verwenden Sie den Voltage Inverter A-175, der
die invertierte Tonhöhenspannung CV dem Steuer-
spannungs-Eingang $ (CV R) zuführt. Die Stärke der
Hüllkurvenanpassung bei zunehmender Tonhöhe stel-
len Sie mit dem Regler 8 ein.
6
System A - 100
VCA
A-141
VC R
Auf die gleiche Weise können Sie z.B. auch die
Attack-Phase mit zunehmender Velocity verkür-
zen; ein harter Anschlag erzeugt so ein kurzes, ein
weicher Anschlag ein längeres Attack. Hierzu verbin-
den Sie den Ausgang eines MIDI-CV-Interface's, der
der Velocity zugeordnet ist (z.B. A-190 / Ausgang
CV2) mit dem Eingang eines Voltage Inverter's A-175,
dessen Ausgang Sie mit dem Steuerspannungs-
Eingang ! (CV A) verbinden.
Zufällige oder periodische Änderungen
der ADSR-Parameter
Interessante Ergebnisse bekommen Sie auch, wenn
Sie die ADSR-Parameter modulieren - zufällig, durch
Einsatz des Random-Moduls A-118 oder periodisch,
durch Einsatz der LFO's A-145, A-146 oder A-147.
Hier sind auf jeden Fall Ihre Kreativität und Experimen-
tierfreudigkeit gefragt; allgemein dürfte dabei der
Decay-Parameter eine wichtige Rolle spielen.
Beim Patch in Abb. 4 wird bei jedem Tastendruck ein
Ton mit anderem Decay erzeugt.
