3. Funktionsweise des Envelope Followers
Das externe Audio-Signal (s. Abb. 1a) führen Sie
entsprechend dem Pegel Eingang ! oder " zu. Es
wird gemäß der Stellung des Gain-Reglers 1 verstärkt
und auf den A-100-Pegel gebracht (ohne Abbildung)
und kann am Audio-Ausgang § und $ abgegriffen
werden.
Für die Erzeugung von Hüllkurve und Gate-Signal
durchläuft das verstärkte Signal eine Vollweg-
Gleichrichtung, wodurch sich ein internes Signal mit
ausschließlich positiver Amplitude ergibt (s. Abb. 1b).
Anschließend wird das gleichgerichtete Signal mit ei-
nem 50 Hz -Tiefpaß geglättet und dem Hüllkurven-
Ausgang % zugeführt.
H
Bei Frequenzen des Eingangssignals < 50
Hz sollte dem Hüllkurvenausgang % ein Slew
Limiter A-170 (Zeitkonstante > 20 ms) nach-
geschaltet werden, da sonst eine deutliche
Restwelligkeit in der Hüllkurve zu verzeich-
nen ist.
Das Signal am Hüllkurven-Ausgang wird in einem
Komparator mit einer einstellbaren Triggerschwelle
verglichen. Hierbei ist die Höhe T der mit dem Regler
System A - 100
a
0
b
0
c
T
0
d
0

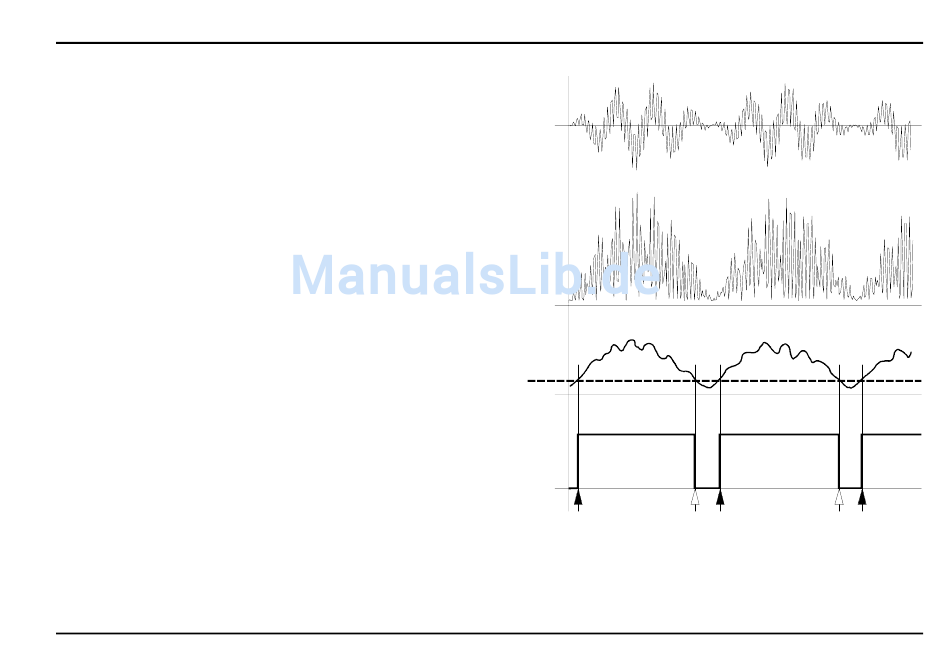

Abb. 1: Funktionsweise des Envelope Follower's
