DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 967

A-149-2
Digital Random
Anhang: Verbindung A-149-1 – A-149-2
Das Modul A-149-2 (Digital Random Voltages) wird mit
zwei 10-poligen Flachbandkabeln ausgeliefert, die am
Modul A-149-2 aufgesteckt sind:

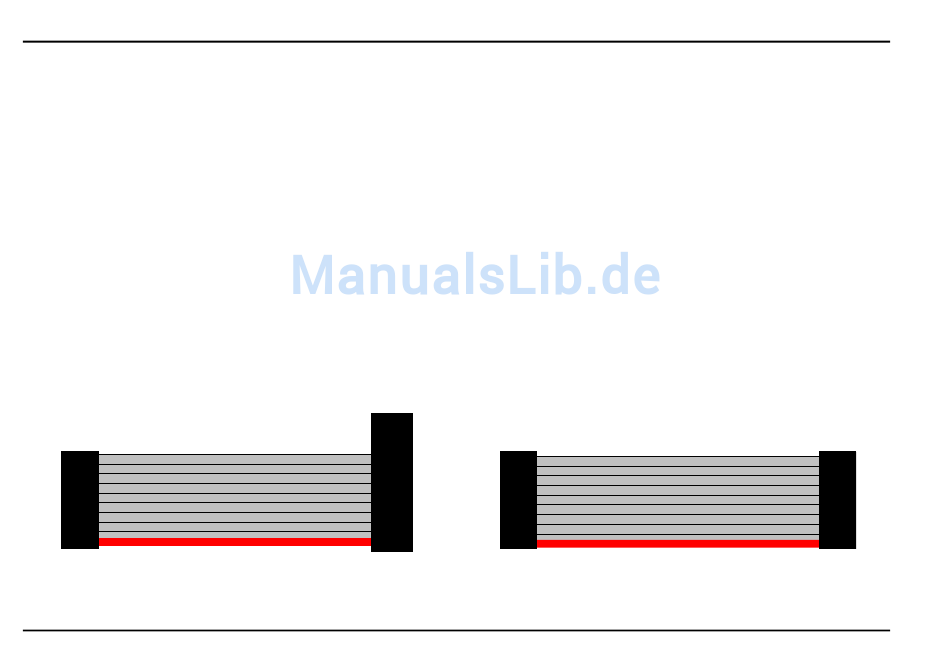

1. Ein 10-poliges Kabel mit einer 10-poligen Buchse an
einem Ende und einer 16-poligen Buchse am anderen
Ende. Die 10-polige Buchse des Kabels ist ab Werk auf
die mit "JP1" bezeichnete Stiftleiste am A-149-2 aufge-
steckt. Dieses ist das Bus-Verbindungskabel und wird
mit der 16-poligen Buchse auf einen freien Steckplatz
der Busplatine seitenrichtig (rote Ader unten) aufge-
steckt.
10-polige Buchse
→ → → → JP1 am A-149-2
4
System A - 100
16-polige Buchse
→ → → → Busplatine
rote Ader
2. Ein 10-poliges Kabel mit je einer 10-poligen Buchse
an beiden Enden. Eine der beiden Buchsen des Kabels
ist ab Werk auf die mit "JP2 TO A-149-1 EXPANSION
CONNECTOR" bezeichnete Stiftleiste am A-149-2 auf-
gesteckt. Mit der 10-poligen Buchse am anderen Ende
dieses Kabels wird die Verbindung zum A-149-1 herge-
stellt. Diese wird auf die 10-polige Stiftleiste mit der
Bezeichnung "JP5 EXPANSION" auf der Hauptplatine
des Moduls A-149-1 aufgesteckt. Das Kabel darf dabei
nicht verdreht aufgesteckt werden (d.h. bei beiden Mo-
dulen muss die rote Ader unten oder bei beiden Modulen
die rote Ader oben zeigen, nicht bei einem Modul nach
oben und beim anderen nach unten !).
10-polige Buchse
→ → → → JP5 am A-149-1
("EXPANSION")
rote Ader
doepfer
10-polige Buchse
→ → → → JP2 am A-149-2
("TO A-149-1 EXPANSION
CONNECTOR")
