Beim Beispiel in Abb. 3 wird mit dem A-150 zwischen
zwei Modulationsquellen für die Frequenz eines Filters
umgeschaltet. Entsprechend der Schaltspannung CV
(z.B. einem MIDI-Schalt-Controller zugeordnet) wird
die Filterfrequenz mit einem ADSR moduliert (CV
V) oder mit der von einem Modulationsrad gelieferten
Steuerspannung CV (CV
M

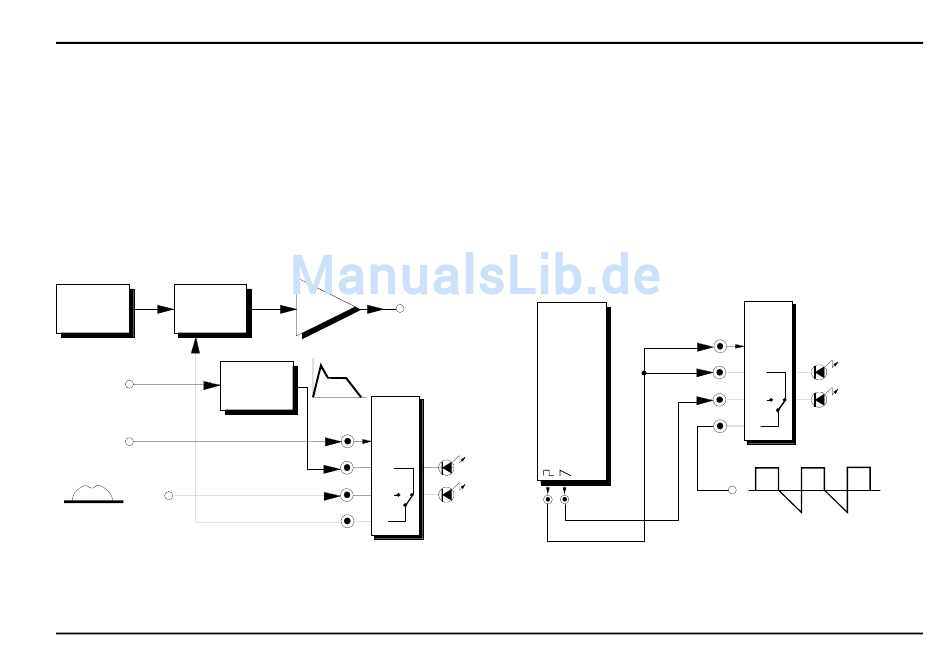

Abb. 3: Umschalten von Modulationsquellen
VCO VCF
Gate ADSR
CV
S
CV
M
System A - 100
S
= +5 V).
S
VCA
A-150
CV
I/O 1
I/O 2
O/I
Umschalten von Signalen mit Schaltfre-
quenzen im Audio-Bereich
S
In Abb. 4 wird der A-150 eingesetzt, um die Ausgangs-
signale eines VCO's umzuschalten. Den Umschalttakt
= 0
liefert der Pulswellenausgang, so daß bei jeder halben
Pulswelle die Kurvenform synchron zur VCO-Frequenz
umgeschaltet wird. Probieren Sie auch Modifikationen
des Patches (z.B. zweiter VCO oder LFO als eigen-
ständiger Taktgenerator, verschiedene Schaltfrequen-
zen, etc.).
A-110
VCO
Abb. 4: Umschalten von Signalen mit Schaltfrequen-
zen im Audiobereich
A-150
Dual VCS
A-150
CV
I/O 1
I/O 2
O/I
5
