DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 713

doepfer
CV 1
CV 2
CV 2
In 1
Audio
In 1
In 2
Audio
In 2
System A - 100
A-130
VCA-LIN.
Gain
Out
Audio Out
1. Einführung
Bei den Modulen A-130 (VCA-Lin.) und A-131
(VCA-Exp.) handelt es sich um spannungsgesteu-
erte Verstärker (engl. voltage-controlled amplifier).
H
Diese Anleitung gilt sowohl für das Modul
A-130 als auch für das Modul A-131, da sich
beide nur in ihrem Verstärkungsverhalten
unterscheiden, ihre Bedienung aber anson-
sten völlig gleich ist.
Für Audio-Anwendungen wird meist ein exponentieller
VCA (A-131), für Steueranwendungen ein linearer
VCA (A-130) eingesetzt. Dies ist jedoch keine zwin-
gende Vorgabe.
Die Verstärkung des VCA's bestimmen die Steuer-
spannungen an den CV-Eingängen und die Stellung
des Gain-Reglers, mit dem die Grundverstärkung
des VCA's eingestellt wird.

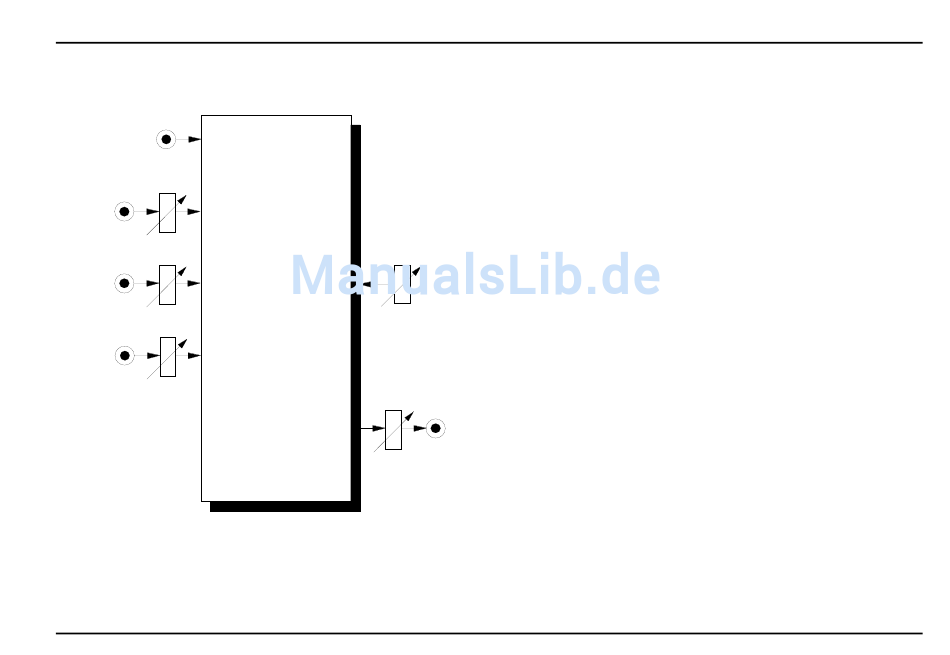

Der VCA verfügt über zwei Audio-Eingänge mit vor-
geschalteten Abschwächern, deren Summenmix ent-
sprechend der Steuerspannungen und der Stellung
des Gain-Reglers verstärkt werden.
A-130 / A-131
VCA
1
