Sie können den A-178 intern nachjustieren, falls Sie
z.B. eine andere Antenne anschließen und Sie mit
dem Offset-Regler 1 den Nullpunkt nicht mehr einstel-
len können oder falls Sie auf die fallende Flanke der
Resonanz gehen möchten (d.h. Steuerspannung ver-
ringert sich bei Annäherung).
Platinenversion 1:

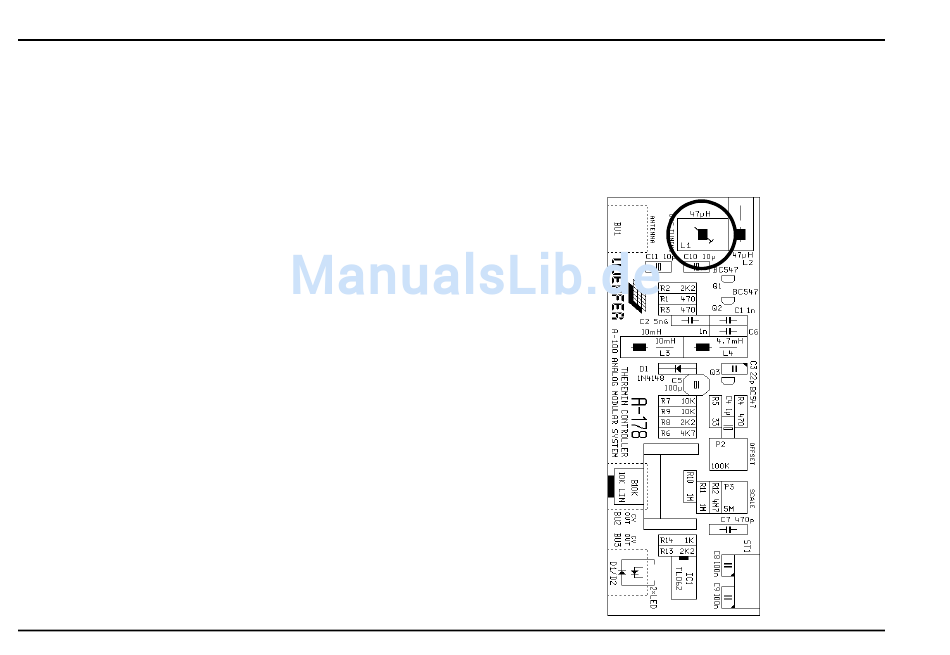

In der rechtsstehende Abbildung finden Sie eingekreist
die Trimm-Drossel, mit der Sie diese Justierung
durchführen können.
Platinenversionen 2 und 3:
Bei den neueren Platinenversionen wurde die Schal-
tung geändert und die Drossel durch Trimmpotentio-
meter ersetzt. Bei der Platinenversion 2 ist dies der
Trimmpotentiometer P5. Er ist mit "Frequency Offset"
bezeichnet und sitzt hinter dem großen Offset-Regler
der Frontplatte. Bei der Platinenversion 3 hat die Funk-
tion der Trimmpotentiometer P3 übernommen. Er be-
findet sich zwischen der Antennenbuchse und dem
Offset-Regler an der Frontplatte (direkt nebem dem
Kondensator mit der Bezeichnung "C1 150p").
Um welche Platinenversion es sich bei Ihrem A-178
handelt, können Sie dem Platinenaufdruck entneh-
men:
8
System A - 100
Version 1: ohne zusätzlichen Versionsaufdruck
Version 2: Aufdruck "Theremin Controller Version 2 /
1998"
Version 3: Aufdruck "Theremin A-178
doepfer
"
V3
