DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 476

A-114
Dual Ring Modulator
6. Patch-Vorlage

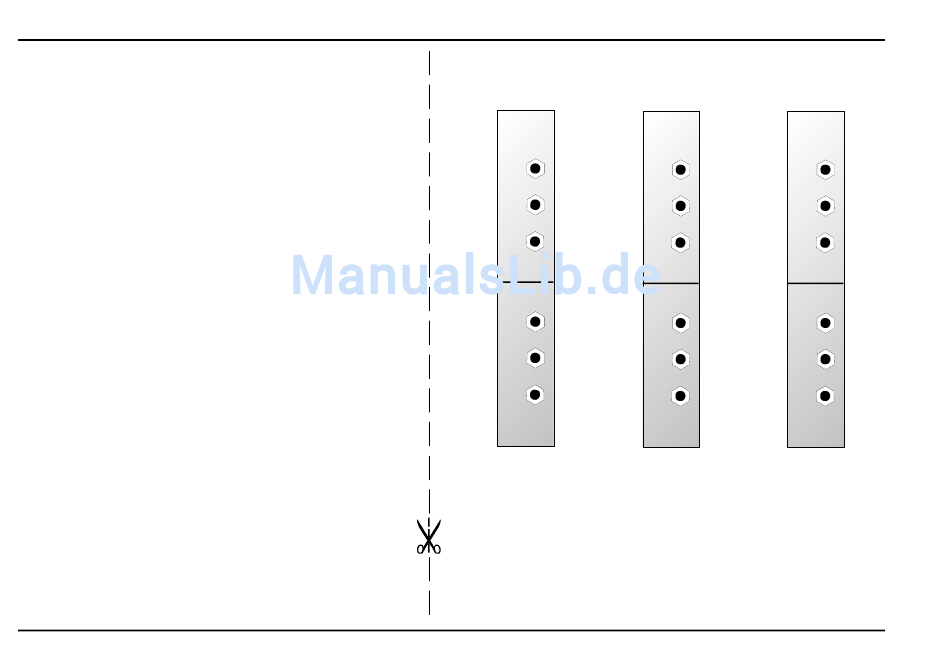

Die folgenden Abbildungen des Moduls dienen zur
Erstellung eigener Patches. Die Größe einer Ab-
bildung ist so bemessen, daß ein kompletter 19"-
Montagerahmen auf einer DIN A4-Seite Platz fin-
det.
Fotokopieren Sie diese Seite und schneiden Sie
die Abbildungen dieses und anderer Module aus.
Auf einem Blatt Papier können Sie dann Ihr indivi-
duelles Modulsystem zusammenkleben.
Kopieren Sie dieses Blatt als Vorlage für eigene
Patches mehrmals. Lohnenswerte Einstellungen
und Verkabelungen können Sie dann auf diesen
Vorlagen einzeichnen.
P
• Verkabelungen mit Farbstiften
einzeichnen
6
System A - 100
A-114
RING MOD.
X IN
Y IN
X • Y
OUT
X IN
Y IN
X • Y
OUT
doepfer
A-114 A-114
RING MOD. RING MOD.
X IN X IN
Y IN Y IN
X • Y X • Y
OUT OUT
X IN X IN
Y IN Y IN
X • Y X • Y
OUT OUT
