3. Bedienkomponenten
1 Manual
Mit dem Regler 1 stellen Sie manuell den Teiler N
ein. Durch ganzzahlige Division der Eingangs-
signal-Frequenz entstehen die Subharmonischen.

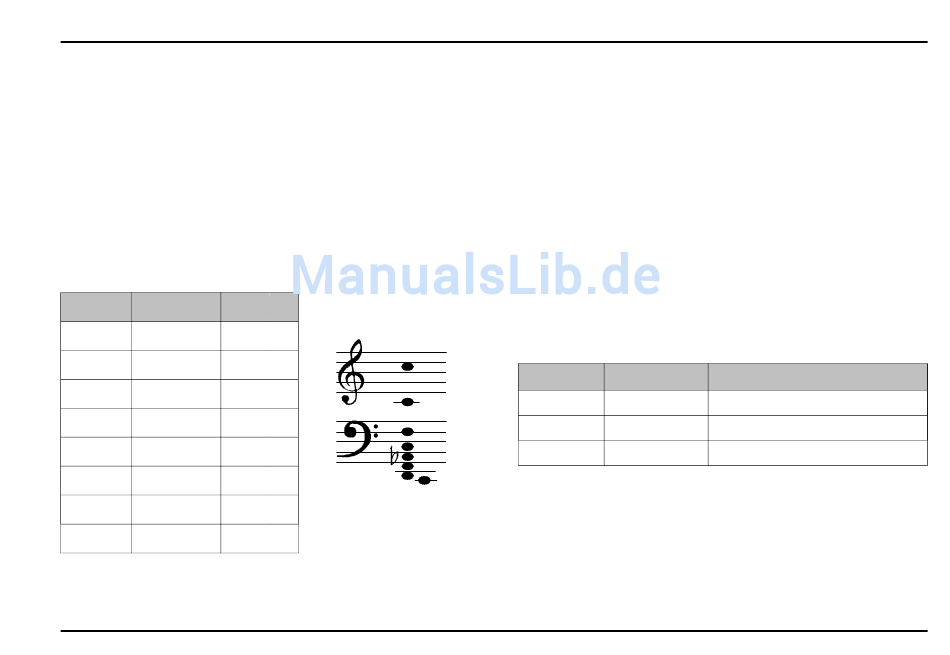

Die Tabelle in Abb. 1 zeigt am Beispiel des Eingangs-
Signals mit der Tonhöhe C5 (523,2 Hz) die Frequen-
zen der entstehenden Subharmonischen und die kor-
respondierenden Tonhöhen.
Note
Divisor Freq. [Hz]
1 523,2
2 261,6
3 174,6
4 130,8
5 103,8
6 87,3
7 73,4
8 65,4
Abb. 1: Subharmonische eines Signals mit der Ton-
höhe C5
System A - 100
C 5
C 4
F 3
C 3
As 2
F 2
D 2
C 2
VC Frequency Divider
Es zeigt sich, daß die Subharmonischen den Tönen
einer Moll-Akkordreihe entsprechen.
H
Der Begriff "Subharmonische" darf nicht zu
wörtlich genommen werden, da die Kurven-
form des Ausgangssignals ein Rechteck ist
und somit jede erzeugte "Subharmonische"
selbst ein ausgeprägtes Oberton-Spektrum
besitzt (s. dazu auch Anleitung zum A-113).
2 CV
Die Verstärkung der zugeführten Steuerspannung
stellen Sie mit dem Regler 2 ein. Hierbei gilt:
Position Verstärkung
-5 -1
0 0
5 1
H
Die manuelle Einstellung und die zugeführte
Steuerspannung ergänzen sich in ihrer Wir-
kung, d.h. der tatsächliche Teiler ergibt sich
aus der Einstellung von Regler 1, Regler 2
und der am CV-Eingang ! zugeführten
Steuerspannung.
A-163
Wirkung
invertierte CV
volle Abschwächung
Original-CV
