DOEPFER SYSTEM A - 100 Bedienungsanleitung Seite 841

doepfer
3. Bedienkomponenten
1 Decay
Mit diesem Regler stellen Sie manuell die Abstiegs-
zeit (engl. decay time) t
D
Nach der extrem kurzen Anstiegsphase fällt die gene-
rierte Steuerspannung am Ausgang innerhalb der ein-
gestellten Zeitdauer vom Höchstwert auf den Wert 0
(s. Abb. 1).
2 CV
Mit dem Abschwächer 2 stellen Sie den Pegel der am
CV-Eingang " anliegenden Steuerspannung ein, die
die Abstiegszeit definiert.
3 LED
Die LED 3 zeigt den Spannungsverlauf der erzeug-
ten Hüllkurve an Ausgang § an.
4 LED
Die LED 4 dient zur Kontrollanzeige des erzeugten
Gate-Signals an Ausgang $.
System A - 100
der generierten Hüllkurve ein.
Voltage Contr. Decay / Gate
Trig In
0 V
Env Out
Threshold
0 V
Gate Out
0 V
Inv. Gate Out
0 V

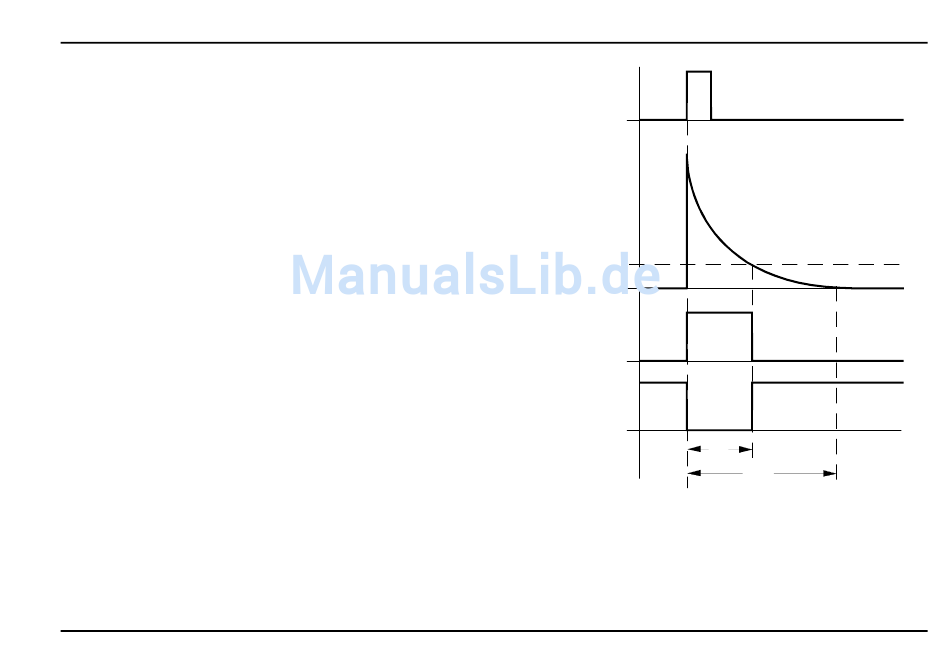

Abb. 1: zum Signalverhalten des A-142
A-142
t
G
t
D
3
