1. Einführung
Das Modul A-185 (Bus Access) ermöglicht den Zu-
griff (engl. access) auf den internen Systembus des
Sytems A-100. Dabei handelt es sich um eine aktive
Verbindung mit Aufholverstärkern (keine passive
Drahtverbindung), um eventuelle Leitungsverluste auf
der internen Gate- bzw. CV-Leitung zu kompensieren
(s. Abb. 1).
Am Gate- und CV-Eingang des A-185 führen Sie dem
Systembus externe Gate- bzw. CV-Signale zu; an
den Gate- bzw. CV-Ausgängen liegen die internen
Gate- bzw. CV-Signale des Systembusses an. Zwei
LEDs dienen zur Kontrolle der Signale.
CV In
(Front-
platte)
Aufholverstärker
Systembus

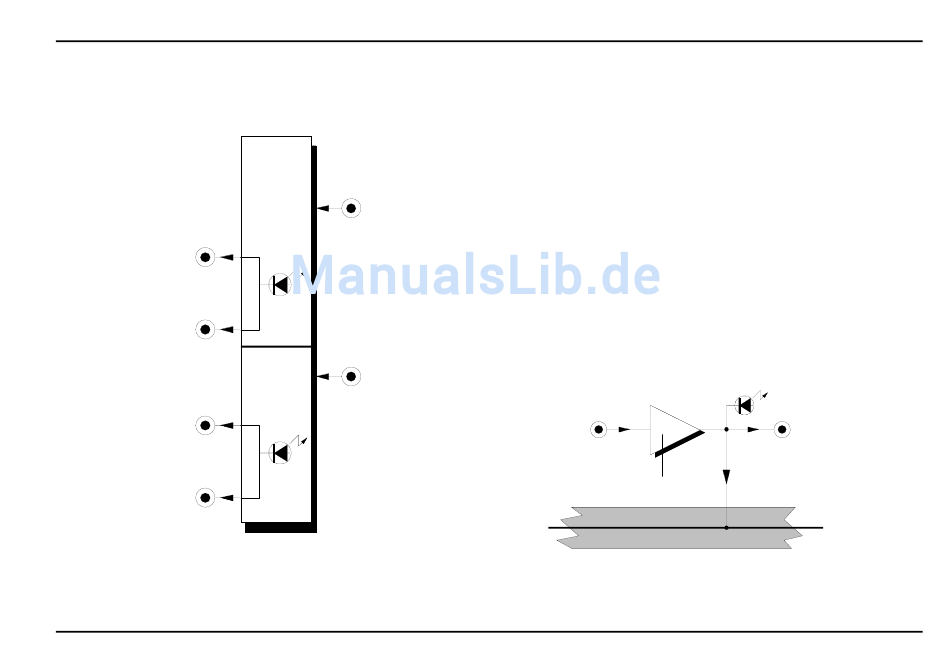

Abb. 1: Zugriff auf den Systembus am Beispiel der
CV-Leitung
A-185
Bus Access
CV Out
(Front-
platte)
CV- Leitung
1
