Frequenzteilung externer Audio-Signale

Das Patch in Abb. 2 zeigt, wie Sie mit dem A-115 die
Frequenz externer, monophoner Audio-Signale (z.B.
Singstimme, Flöte, einzelne Gitarrensaite, etc.) teilen
können.
A-120
Audio Out
A-119
ext.
Env. Out
Audio In

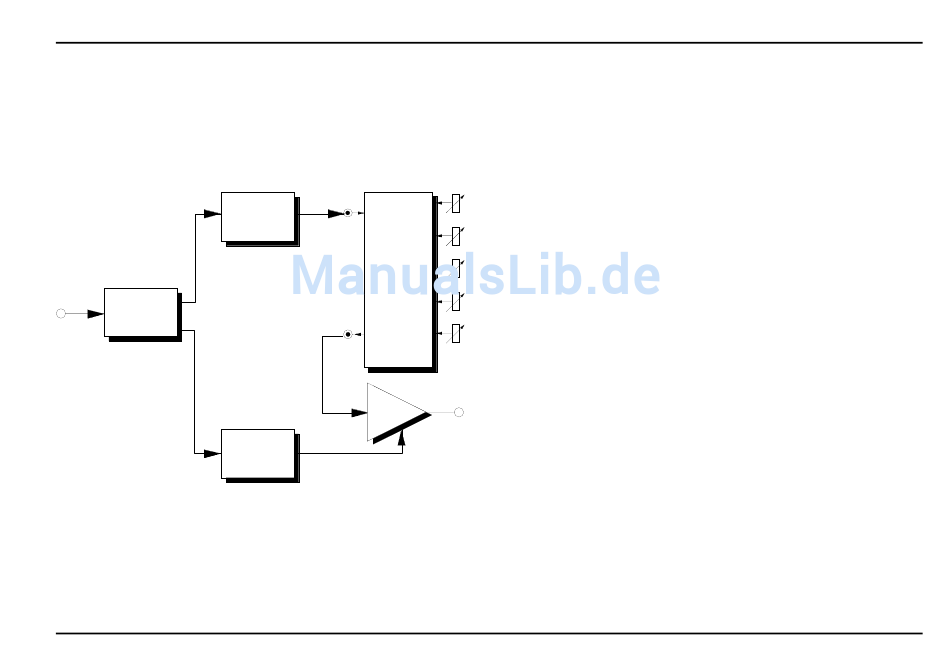

Abb. 2: Frequenzteilung externer Audio-Signale
System A - 100
Audio In
A-115
DIVIDER
F / 8
Audio
F / 16
Out
VCA
ADSR
Dabei bringt ein Envelope Follower A-119 zum einen
das externe Audio-Signal auf den Pegel des A-100, so
daß der Divider korrekt arbeitet.
Zum anderen erzeugt er Gate-Impulse mit der Fre-
quenz des Audio-Signals, die einem ADSR zugeführt
werden. Dabei muß der Parameter Threshold des
A-119 relativ hoch eingestellt werden, damit der A-115
noch sauber arbeitet, solange das Gate den Zustand
In
"high" hat.
F / 2
Ein dem ADSR nachgeschalteter VCA macht zu, so-
F / 4
bald das Gate auf Null geht. Dadurch wird ein eventu-
elles "Nachbröseln" (z.B. beim Ausklingen einer Saite)
unterdrückt.
H
Wichtig hierbei ist, daß der Parameter
Release des ADSR auf Null steht.
Das Tiefpaßfilter A-120 (statisch) im Audio-Weg zum
A-115 ist optional. Eventuell können Sie dadurch das
Resultat der Frequenzteilung verbessern.
A-115
DIVIDER
