A-151
Quad Sequential Switch
$ I/O 1 • % I/O 2 • & I/O 3 • / I/O 4
Die Buchsen $ bis / sind die Ein-/Ausgänge.
Clock
Reset

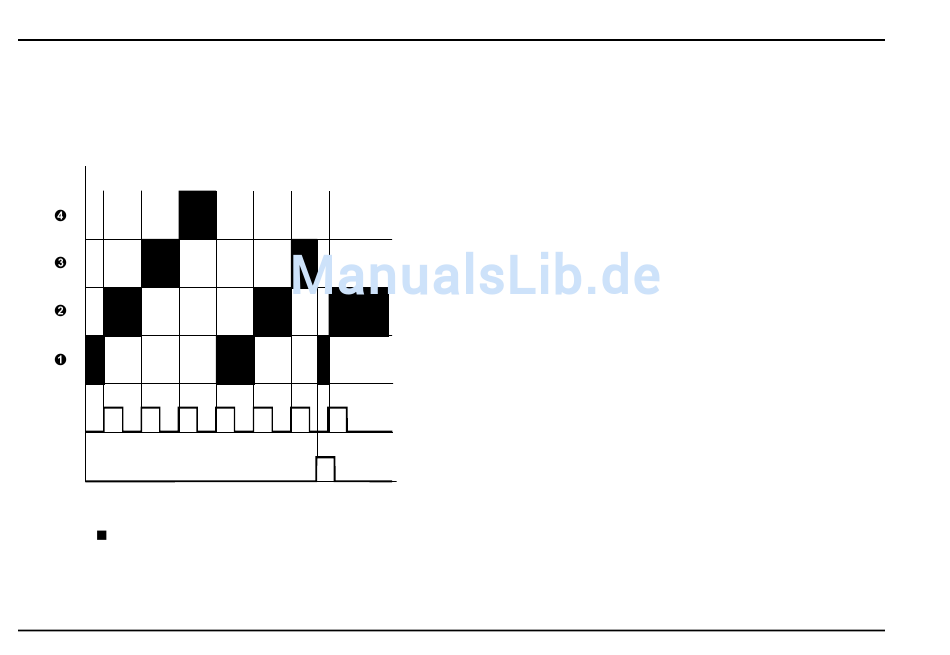

Abb. 1: Schaltverhalten des A-151
( : durchgeschaltete Ein-/Ausgänge)
4
System A - 100
H
Die Schalter sind bi-direktional, d.h. es sind
beide Schaltrichtungen möglich. Erst durch die
angeschlossenen Komponenten ergibt sich die
eindeutige Zuordnung für die Bezeichnungen
Ein- bzw. Ausgang.
H
Die zu schaltenden Signale dürfen im Bereich
von -8 V bis +8 V liegen. Das Modul kann
dahingehend modifiziert werden, dass Span-
nungen im Bereich 0...+12V geschaltet werden
können (z.B. zum Umschalten von Clock/Trig-
ger/Gate-Signalen 0/12V erforderlich). Details
zu dieser Modifikation finden Sie auf unserer
Homepage www.doepfer.de bei den FAQ (auf
die Schaltfläche FAQ am linken Rand klicken
und dann im Bereich A-100).
H
Eine andere Möglichkeit, Signale ausserhalb
des Bereichs -8V...+8V mit dem A-150 zu schal-
ten ist das Abschwächen der Signale und ggf.
Verschiebung der Offsetspannung (z.B. mit Hilfe
des A-129/3).
H
Ab der Version 2 des Moduls (ca. ab Ende
2004) kann ohne weitere Modifikationen der
volle A-100-Spannungsbereich (-12V...+12V)
geschaltet werden. Die Version 2 ist an dem
zusätzlichen Schalter 5 Steps erkennbar.
